一電力諧波分析儀現狀

　　當電力系統向非線性設備及負荷供電時，這些設備或負荷在傳遞(如變壓器)、變換(如交直流換流器)、吸收(如電弧爐)系統發電機所供給的基波能量的同時，又把部分基波能量轉換為諧波能量，向系統倒送大量的諧波能量，使系統正弦波形畸變，產生諧波。諧波源產生的諧波與其非線性有關。諧波的加入使電網波形產生畸變，威脅著電網中各種電氣設備的安全經濟運行。
　　要對電力系統的諧波影響進行衡量，那么就必須使用諧波分析儀，目前市面上的諧波檢測設備，大多按照電力系統諧波分析、電能質量分析需要進行設計，遵循國家標準“GB/T17628.7電磁兼容試驗和測量技術供電系統及所連設備諧波、諧間波的測量和測量?jì)x器導則（IEC61000-4-7）”相關技術要求。用于測量疊加在50Hz/60Hz電力系統基波上，頻率為9kHz以下的諧波和諧間波。
　　 “DLT 1028-2006 電能質量測試分析儀檢定規程”對電網諧波分析儀進行檢定的最高諧波次數為50次。大部分電力系統諧波分析儀的最高諧波階數為40或50，可以滿足電力系統諧波分析的一般需要。

二變頻器諧波分析特點

　　變頻器基本上都采用交直交變頻器，輸入采用二極管整流方式，其輸入諧波含量大，諧波分布與整流脈數有關：N脈沖整流會(huì )產生Nk+1次的諧波，就是說6脈沖整流會(huì )產生6k±1次的諧波，諧波序列為5、7、11、13……，12脈沖整流會(huì )產生12k±1次的諧波，諧波序列為11、13、23、25……
　　變頻器輸出采用PWM脈寬調制方式，輸出波形諧波含量豐富，其諧波主要集中在載波頻率整倍數附近，而低次諧波一般較小。當載波頻率較高時，諧波頻率也高。對于SPWM三相變頻器來說，若載波頻率比是整數（N=fs/f1，fs為載波頻率，f1為基波頻率），N 是3的整數倍，變頻器輸出的諧波只包含6k±1次諧波，且不包含N-2次以下的諧波。
　　另外，變頻器輸出諧波的基波頻率是變化的，載波頻率相對固定，且諧波主要分布在載波頻率整數倍附近，因此，最高諧波頻率和最大諧波次數是變頻器諧波分析儀需要滿足的技術參數。

三銀河電氣解決方案

　　基于以上變頻器諧波分析的特點，特別是針對低基波頻率和寬信號頻帶下的傅里葉變換，對傅里葉時間窗的長度、處理機的運算能力和存儲容量均提出了很高的要求。PWM的寬頻帶和低基頻導致FFT窗口數據長度超長，一般分析儀的諧波運算能力和數據存儲容量不足。

　　湖南銀河電氣有限公司研制的WP4000變頻功率分析儀依賴強大的硬件支撐，采用高性能的雙核嵌入式CPU模塊，內存容量不低于2GByte，并采用DFT離散傅里葉算法，完全還原信號的真實信息。WP4000變頻功率分析儀通過對原始數據重新進行傅里葉變換，并計算出高次數諧波的幅值、相位和功率（可分析儀至2000次諧波），滿足各種電源供電情況下的諧波分析需求。

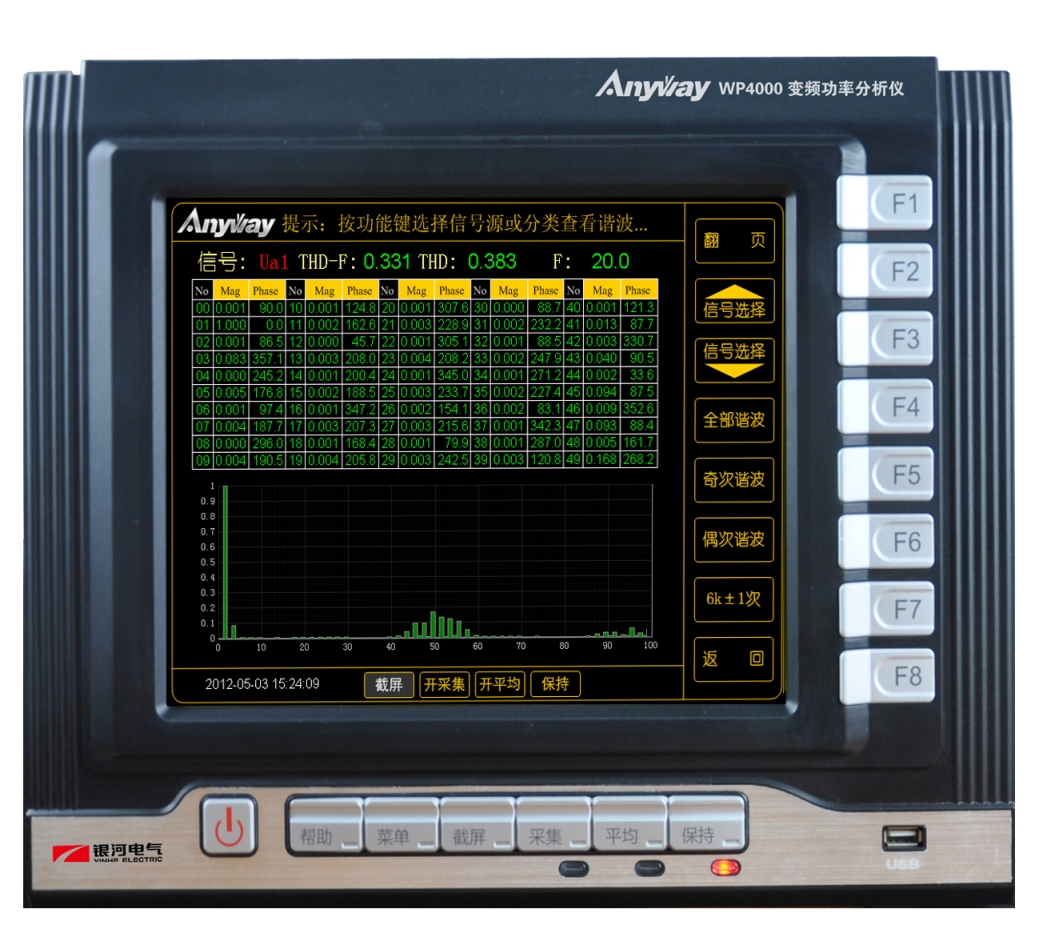

電力諧波分析儀——WP4000變頻功率分析儀

---
