一、簡介

　　微波通信對頻率穩定度的要求取決于所采用的通信制式以及對通信質量的要求。發信機的工作頻率的穩定度取決于發信本振源的頻率穩定度。數字微波通信系統多采用 PSK調制方式，若發信機工作頻率不穩，有漂移，將使解調的有效信號幅度下降，誤碼率增加。一般頻率穩定度可以取 1×10-5～2×10-5左右。較好的介質穩頻振蕩器可達到1×10-5～2×10-5左右。當對頻率穩定度有嚴格要求時，例如，要求1×10-6～5×10-6時，則必須采用石英晶體控制的分頻鎖相或脈沖鎖相振蕩源。
　　收信設備頻率穩定度應和發信設備具有相同的指標，通常為1×10-5～2×10-5，高性能發信機可達1×10-6～5×10-6。收信本振和發信本振常采用同一方案，用兩個相互獨立的振蕩器，在有些中繼設備里，收信本振功率是發信本振功率取出一部分進行移頻得到的，收信與發信本振頻率間隔約300MHz左右。這種方案的好處是收信與發信本振頻率必是同方向漂移，因此用于中頻轉接站時，可以適當降低對振蕩器頻率穩定度的要求。
　　頻率穩定度標識了數傳電臺工作頻率的穩定程度。單位為ppm（part per million百萬分比）。通常數傳電臺的頻率穩定度應在：±1.5ppm左右。

二、定義

　　頻率穩定度發信機的每個波道都有一個標稱的射頻中心工作頻率，用f0表示。工作頻率的穩定度取決于發信本振源的頻率穩定度。設實際工作頻率與標稱工作頻率的最大偏差值為Δf，則頻率穩定度的定義為：
　　頻率穩定度K=Δf/f0。

三、測量原理

　　以f1和f2分別表示一個標頻信號和一個被測頻率信號，設它們的標稱值均為Nns，讓其進行比相。由于它們之間的頻率差別和所有的各種噪聲的影響，使代表各自相位關系的兩鑒相脈沖之間的時間差變化在0～Nns的范圍，并且以Nns為一個鑒相周期。若當兩鑒相脈沖之間的時間間隔在0或Nns附近時，就會(huì )使鑒相雙穩態的鑒相工作不正常。為了避免出現這種情況，又反映相位差值的變化，則自然會(huì )聯想到按某種規律的間隔脈沖的鑒相方法。為控制方便并兼顧避開兩比相脈沖的間隔接近0ns和Nns兩種情況，比相時，一路鑒相信號的重復周期為Nns，另一路信號的重復周期應大于或等于3倍的Nns，并且標稱值是Nns的整數倍。通過適當的門電路，讓T1和T2參加鑒相的脈沖之間的時間間隔為Nns～2Nns或2Nns～3Nns。這樣，兩比相信號每隔4Nns的時間分別對鑒相雙穩態觸發一次，但鑒相的重復周期仍為Nns。鑒相雙穩態輸出電壓經濾波器輸出方波Vf變化的情況，反映了兩比相信號間相位差隨時間的變化。T1的每個脈沖均參加鑒相；T2由于門電路的控制作用，每連續的四個脈沖中只有一個參加鑒相。但不是固定的分頻鑒相，而是選擇了與T1鑒相脈沖有一定時間間隔的Nns一段中的時間范圍內的脈沖來實現。

四、測量

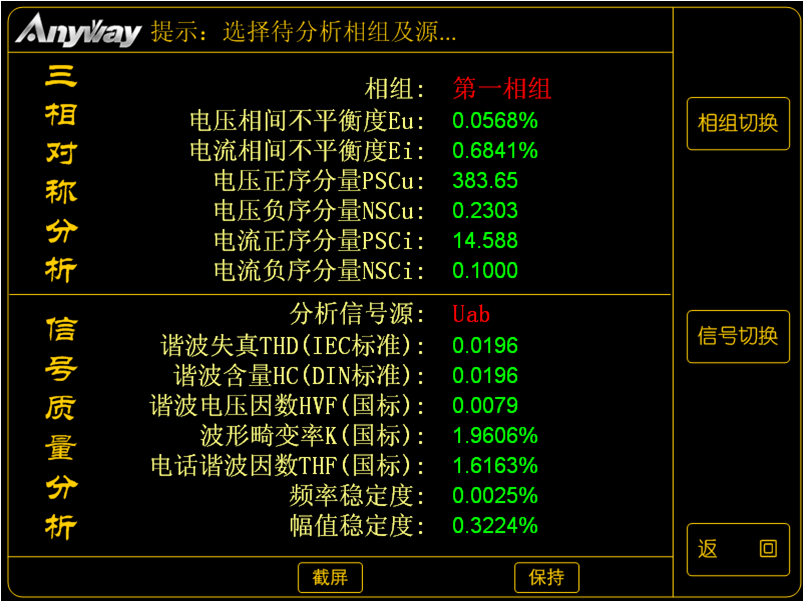

　　可以通過數據采集板卡利用LabView軟件對表示被測頻率穩定度的方波信號Vf進行采集，也可選擇AnyWay變頻功率測試系統進行頻率穩定度的測量，通過WP4000變頻功率分析儀界面，用戶可以方便的查看當前信號的頻率穩定度，便用用戶對信號進行分析與問題判定，顯示界面如下所示：



---
