電壓互感器是電力系統的重要組成部分，是交流電路中一次系統和二次系統間連接的橋梁，用于采樣傳遞信號供給測量?jì)x器、儀表和保護、控制裝置等，其工作原理與變壓器非常類似。電壓互感器正常運行時負載阻抗很大，相當于開路，二次側電流很小，當二次側短路時，負載阻抗為零，二次側短路電流會(huì )很大，可能導致電壓互感器燒壞，因此，電壓互感器二次側不允許發生短路狀況。國標DL408-91《電業安全工作規程》中要求“嚴格防止帶電電壓互感器二次回路短路或接地”。

　　同時電壓互感器必須具備一定的短路承受能力，在額定電壓下，電壓互感器應能承受持續時間為1s的外部短路機械效應和熱效應而無損傷。因此，電壓互感器必須進行短路測試，以驗證其短路承受能力。下面本文主要介紹電壓互感器短路測試要求及測試操作等內容。

一電壓互感器短路試驗要求

　　根據GB 1207 電磁式電壓互感器短路承受能力測試規定，電壓互感器必須進行一次短路試驗，試驗時對電壓互感器一次繞組側勵磁，二次繞組側端子短接(本試驗也可將一次繞組端子短接，在二次繞組側勵磁)，持續時間為1s。短路時，施加于互感器端子上的電壓方均根值應不低于其額定電壓。

　　上述試驗完成后的互感器在冷卻到環境溫度后，需要滿足下列要求，則認為被試互感器通過短路承受能力試驗：

　　● 無可見的損傷；

　　● 其誤差與本試驗前的差異不超過其準確級誤差限值的一半，且滿足相應準確級要求；

　　● 能承受住GB 1207規定的絕緣試驗，但其試驗電壓值降至規定值得90%；

　　● 與一次繞組和二次繞組表面接觸的絕緣無明顯的劣化現象(如碳化)。

　　注：如果繞組內電流密度不超過160A/㎡，且銅繞組的導電率不低于GB 5585.1規定值得97%，則d項檢查可不進行。此電流密度應依據測得的二次繞組對稱短路電流方均根值計算(對于一次側，應除以額定電壓比)。

二電壓互感器短路試驗方法

　　電壓互感器應該按照國標要求對其進行短路承受能力測試，試驗線路可選擇下圖1所示二次短路測試接線方式或圖2所示一次短路測試接線方式。電壓互感器短路測試試驗前，應當先對被試互感器的阻抗測量，以此估算短路電流，以便選擇合適的測量電流傳感器，保證試驗安全可靠進行。

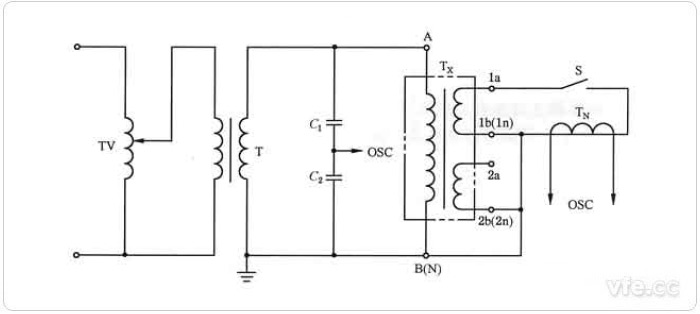

圖1：互感器短路承受能力試驗——副邊短路

　　TV——調壓器；TN——測量用標準電流互感器；T——升壓變壓器；TX——被試互感器；C1、C2——電容分壓器;A\B(N)——一次繞組端子；

　　OSC——示波器；1a、1b(1n)、2a、2b(2n)——二次繞組端子；S——開關

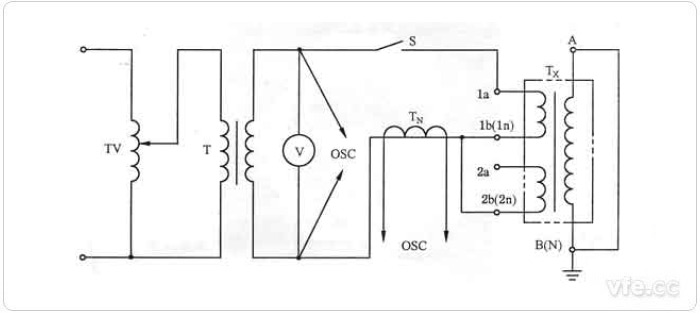

圖2：互感器短路承受能力試驗——原邊短路

　　TV——調壓器；TN——測量用標準電流互感器；T——升流器；TX——被試互感器；

　　V——峰值電壓表(讀書除以^2)；A\B(N)——一次繞組端子；

　　OSC——示波器；1a、1b(1n)、2a、2b(2n)——二次繞組端子；S——開關

　　電壓互感器短路測試中可在被試互感器的一次繞組末端B(N)與地之間接一低阻值標準電阻，滿足一次短路電流容量需求，由標準電阻取樣信號來測量被試互感器一次短路電流值。

　　短路承載能力試驗中施加的電壓不低于額定電壓值，施加試驗電壓應通過計算或先施加1/3~1/2試驗電壓，時間小于0.5s，先以此推算出壓降(以保證短路后施加的電壓等于或略高于額定電壓值)。同時，對于多個二次繞組的互感器，應當在短路阻抗最小的繞組上進行試驗。
