根據《JB/T 10433-2004三相電壓互感器》對三相互感器的定義，三相互感器是指一種一次繞組具有三個線路端子的供三相系統使用并形成一體的電壓互感器。
　　三相電壓互感器接線有按相應的接線端子接線，每個接線端子都有相應的標志，本文中三相電壓互感器接線端子標志的定義均出自《JB/T 10433-2004三相電壓互感器》。

01由V聯結組成的三相不接地電壓互感器

表示只有一個二次繞組的三相不接地電壓互感器，A, B, C表示電壓互感器的一次繞組接線端子，a, b, c表示電壓互感器的二次繞組接線端子。



表示有兩個二次繞組的三相不接地電壓互感器，A, B, C表示電壓互感器的一次繞組接線端子，1a, 1b, 1c和2a, 2b, 2c表示電壓互感器的二次繞組接線端子。

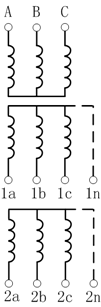

02由Y聯結組成的三相不接地電壓互感器

表示只有一個二次繞組的三相不接地電壓互感器，A, B, C表示電壓互感器的一次繞組接線端子，a, b, c表示電壓互感器的二次繞組接線端子，n表示二次繞組接地端子。



表示有兩個二次繞組的三相不接地電壓互感器，A, B, C表示電壓互感器的一次繞組接線端子，a, b, c和2a, 2b, 2c表示電壓互感器的二次繞組接線端子，1n和2n分別表示二次繞組接地端子。

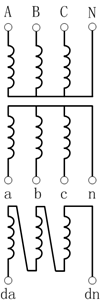

03三相直接接地電壓互感器

表示有1個二次繞組的三相直接接地電壓互感器，A, B, C表示電壓互感器的一次繞組接線端子，N表示電壓互感器的一次繞組接地端子。a, b, c表示電壓互感器的二次繞組接線端子，n表示二次繞組接地端子。da和dn表示二次剩余電壓繞組端子。

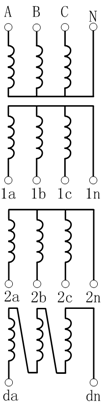

表示有兩個二次繞組的三相直接接地電壓互感器，A, B, C表示電壓互感器的一次繞組接線端子，N表示電壓互感器的一次繞組接地端子。1a,1b, 1c和2a, 2b, 2c表示電壓互感器的二次繞組接線端子，1n和2n分別表示二次繞組接地端子。da和dn表示二次剩余電壓繞組端子。

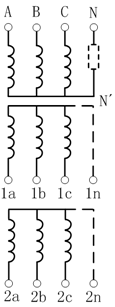

03經高阻抗接地的三相不直接接地電壓互感器

表示有1個二次繞組的經高阻抗接地的三相不直接接地電壓互感器，A, B, C表示電壓互感器的一次繞組接線端子，N表示電壓互感器的一次繞組接地端子。a, b, c表示電壓互感器的二次繞組接線端子，表示二次繞組接地端子。



表示有兩個二次繞組的三相直接接地的三相不直接接地電壓互感器，A, B, C表示電壓互感器的一次繞組接線端子，N表示電壓互感器的一次繞組接地端子。1a, 1b, 1c和2a, 2b, 2c表示電壓互感器的二次繞組接線端子，1n和2n分別表示二次繞組接地端子。

---
