DT數字變送器與電流互感器接線方法及選型

  • 瀏覽次數：10679次
  • 發布時間：2014/7/23 10:37:13
  • 作者：hb_yinhe

　　在工程應用中，電流互感器的二次輸出一般為5A，電壓互感器的二次輸出一般是100V，在選擇DT數字變送器作為功率測量單元時，根據被測的額定電壓，DT數字變送器有兩種選擇的型號：如果被測電壓(額定電壓不大于1280V)，可以選擇DT212；如果被測電壓大于1280V，可以選擇DT222搭配電壓互感器使用；具體與電流互感器接線和電壓互感器接線如下。

一、DT212數字變送器與電流互感器接線

　　DT212數字變送器的量程適用于電壓不大于1280V的直接測量，與電流互感器搭配使用，一個DT212數字變送器可以測量出單相電壓、電流的有效值、基波、諧波、頻率等各種特征值，還可通過對兩個通道的相關運算得到有功功率、無功功率、視在功率及各次諧波功率等電參量。

1、DT212數字變送器技術參數

　　DT212 A/B
　　第一通道：電壓測量
　　第二通道：電流測量
　　準確度：0.05% / 0.1%rd
　　電壓量程：5V～1280V
　　電流量程：20mA～6.4A
　　頻率范圍 DC，0.1Hz～1500Hz

2、DT212數字變送器與電流互感器接線

DT212數字變送器與電流互感器接線

DT212數字變送器與電流互感器接線

二、DT222數字變送器與電流互感器接線

　　DT222數字變送器適用于電壓、電流均使用互感器的場合，一個DT222數字變送器可以測量出單相電壓、電流的有效值、基波、諧波、頻率等各種特征值，還可通過對兩個通道的相關運算得到有功功率、無功功率、視在功率及各次諧波功率等電參量。

1、DT222數字變送器技術參數

　　DT222 A/B
　　第一通道：電壓測量
　　第二通道：電流測量
　　準確度：0.05% / 0.1%rd
　　電壓量程：0.5V～128V
　　電流量程：20mA～6.4A
　　頻率范圍 DC，0.1Hz～1500Hz

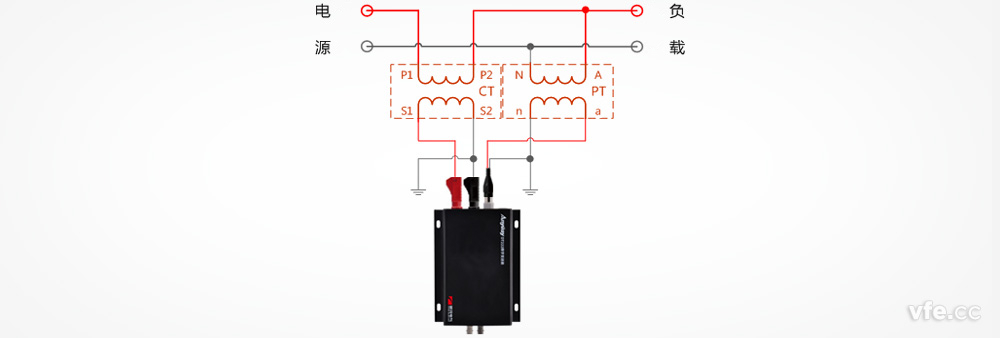

2、DT222數字變送器與電流互感器接線

DT222數字變送器與電流互感器接線

DT222數字變送器與電流互感器接線

　　DT212數字變送器和DT222數字變送器作為單相功率測量模塊，可以由兩個和三個模塊組成三相系統的測量，DT數字變送器與互感器的接線與以上情況類似，依次類推就可以。
