功率表測量用互感器接線注意事項

• 瀏覽次數：13174次
• 發布時間：2013/10/17 15:23:01
• 作者：hb_yinhe

　　銀河電氣可以用于互感器測量的功率表有DT數字變送器、DMC分布式測控系統電量測量子站、DP800數字功率計、AP系列變頻功率標準表，各種功率表測量互感器接線方式類似，其三相功率表測量互感器接線方式為通用的三相功率接線方法，使用簡單方便。

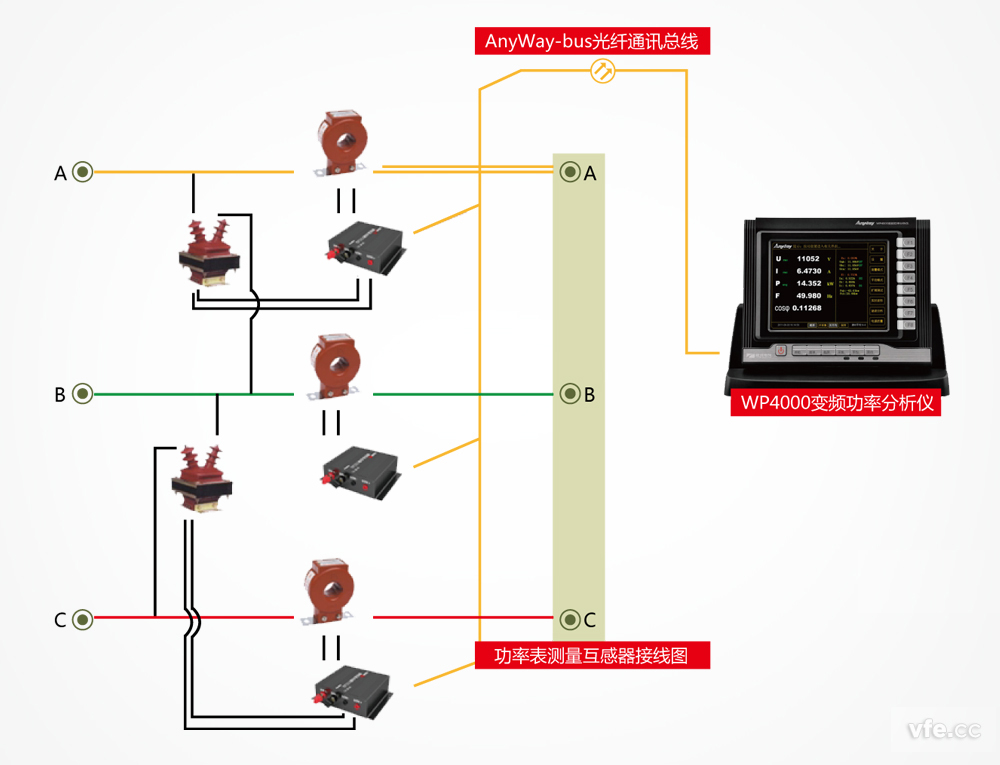

　　以下為DT數字變送器兩表法測量原理圖,Uab、Ubc利用電壓互感器直接測量，Uca根據矢量運算得到，Ia、Ib、Ic均利用電流互感器直接測量，DT數字變送器測量互感器的副邊電壓和電流，經過WP4000變頻功率分析儀的數據處理和運算得到三相功率，DT數字變送器與WP4000變頻功率分析儀采用光纖通訊。

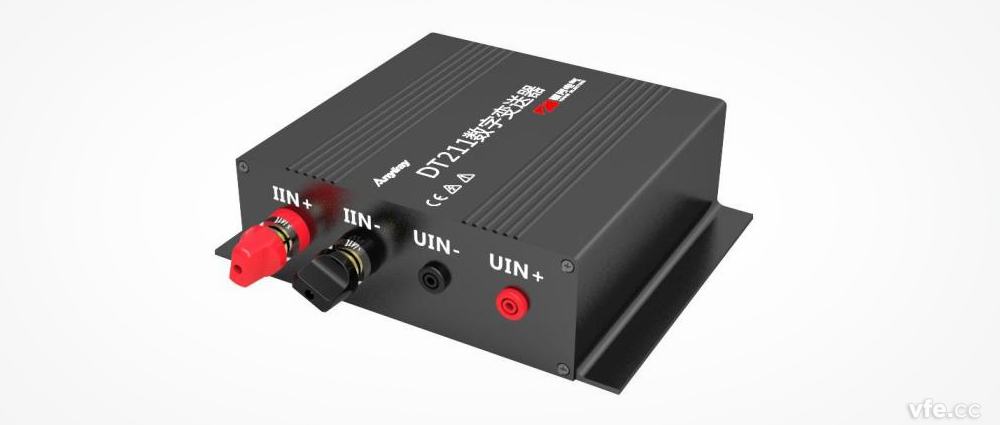

上圖為一個型號為DT211的DT數字變送器，DT數字變送器內部電路處理已經將Iin-、Uin-與殼體設計為等電位，所以在使用功率表測量互感器接線時，需要注意互感器的保護接地情況。

　　1：在電壓直測、電流全使用互感器的情況下，由于互感器本身是電氣隔離的，互感器接地不會(huì )對系統造成影響；

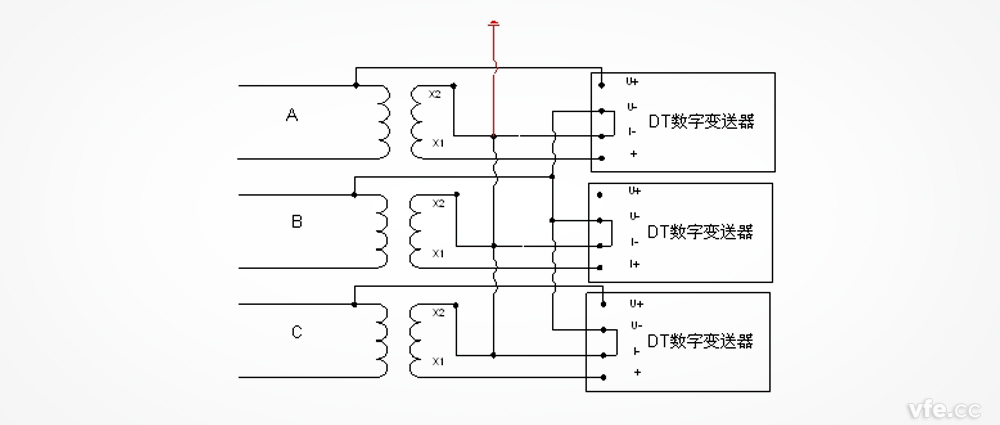

　　2：在電壓直測、電流使用互感器的情況下，一旦電流互感器保護接地，就相當于相電壓直接接地，導致短路發生故障。下圖可以很明顯看出，一旦電流互感器接地，A、B、C三相電壓直接接入地線；

電壓直測電流用互感器測量原理圖

　　3：在電壓使用互感器、電流直測的情況下，一旦電壓互感器接地，相當于將電流直接接入大地，同樣會(huì )造成故障。

互感器接地的目的是為了保護二次側的安全，互感器出現特殊故障的主要現象有兩個：

　　1：互感器本身的絕緣出現問題，導致一次側電壓進入二次側發生安全事故；

銀河電氣功率表測量互感器接線對這兩種故障的應對：

　　1：如果互感器本身的絕緣出現問題，相當于一次側電壓直接進入DT數字變送器，因為電壓測量本身就是DT數字變送器直接測量，所以不會(huì )出現安全問題；

　　2：DT數字變送器本身的隔離電壓為2Un+1000V，萬一電流互感器二次側開路瞬時的大電壓也不會(huì )對其他部件造成影響；

　　3：DT數字變送器的采用的是光釬傳輸，采取了光電隔離，任何安全問題不會(huì )進入其他部件，最多也只會(huì )對DT數字變送器造成影響；
