DT122數字變送器與電壓互感器接線圖

  • 瀏覽次數：9670次
  • 發布時間：2014/7/21 9:14:14
  • 作者：hb_yinhe

　　DT122數字變送器是一個雙通道的電壓測量單元，一個DT122數字變送器同時可以測量?jì)陕冯妷盒盘?，所以與電壓互感器接線圖可以是兩個單相，也可以根據基爾霍夫電壓定律用于三相電壓測量。

一、DT122數字變送器技術指標

　　DT122A/B 雙通道電壓測量
　　帶寬：100kHz
　　采樣頻率：250kHz
　　準確度：A級0.05% /B級 0.1%rd
　　電壓量程：0.5V～128V
　　頻率范圍：DC，0.1Hz~1500Hz

二、DT122數字變送器與電壓互感器接線圖

1、DT122數字變送器于兩個單相電壓互感器接線圖

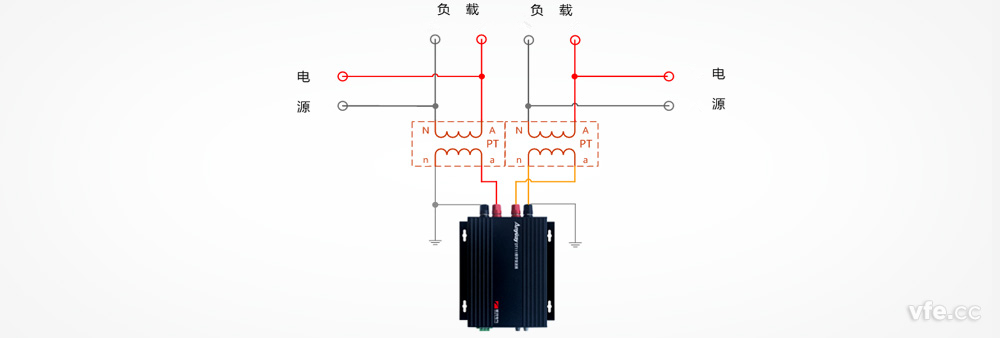

DT122數字變送器與2個單相電壓互感器接線圖
兩個單相電壓互感器接線圖

2、DT122數字變送器與兩個單相電壓互感器測量三相電壓接線圖

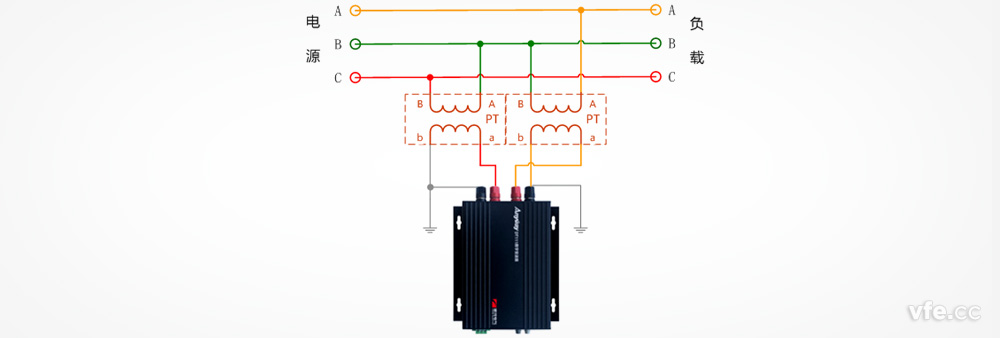

DT122數字變送器與兩個單相電壓互感器測量三相電壓接線圖
兩個單相電壓感器測量三相電壓接線圖
　　DT數字變送器是一款基于光纖傳輸的前端數字化模塊，可以安裝在電壓互感器附近，測量信息通過光纖傳輸至二次儀表，縮短了互感器的二次負荷連線，有效減小了二次負荷對互感器測量準確度的影響，并且由于基于光纖傳輸，可以有效避免傳輸過程中的干擾。
