銀河電氣功率表接線詳細接法

  • 瀏覽次數：11936次
  • 發布時間：2013/11/14 16:24:21
  • 作者：hb_yinhe

　　湖南銀河電氣有限公司用于功率測量的儀表有多種，目前各種功率表已經成功應用在各種電機試驗站、風機水泵廠、變頻器檢測機構、計量檢定單位等場所，為各廠商和單位提供了準確可靠的數據。銀河電氣各種功率表接線原理類似，主要以WP4000變頻功率分析儀來介紹功率表接線的接線方式和注意事項。

一、WP4000變頻功率分析儀的接線方式

　　WP4000變頻功率分析儀提供了包括直流和交流的16路線路選擇，其中2V2A、2V3A、3V3A的模式用于三相交流測量，下面主要介紹這三種功率表接線方式:

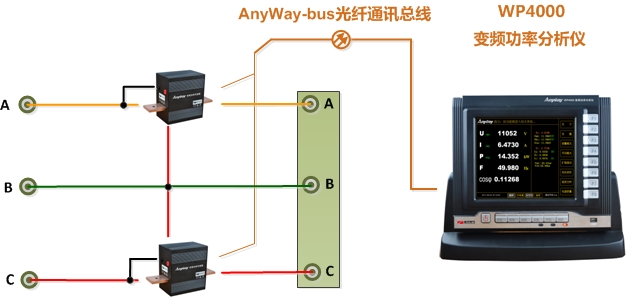

　　1、WP4000變頻功率分析儀2V2A接線原理圖

功率表接線1-WP4000變頻功率分析儀2V2A接線

功率表接線1-WP4000變頻功率分析儀2V2A接線

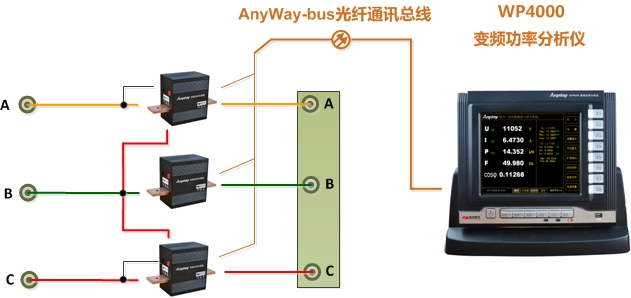

　　2、WP4000變頻功率分析儀2V3A接線原理圖

功率表接線1-WP4000變頻功率分析儀2V3A接線

功率表接線2-WP4000變頻功率分析儀2V3A接線

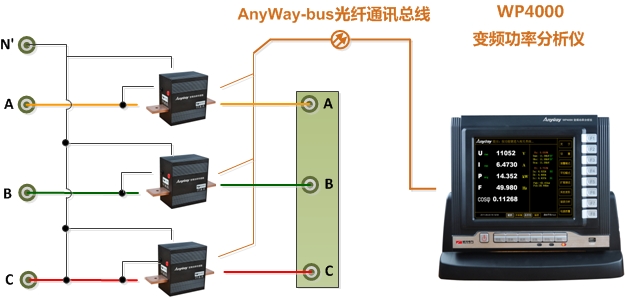

　　3、WP4000變頻功率分析儀3V3A接線原理圖

功率表接線3-WP4000變頻功率分析儀3V3A接線
功率表接線3-WP4000變頻功率分析儀3V3A接線

二、WP4000變頻功率分析儀接線注意事項

　　用于前端測量的主要是SP變頻功率傳感器，SP變頻功率傳感器的安裝是否規范，對WP4000變頻功率分析儀的測量將會(huì )產生一定影響，所以傳感器的安裝一定要嚴格按照規范進行。
      傳感器安裝注意事項：
　　1、保證足夠的電氣間隙和爬電距離，高壓傳感器和低壓傳感器的電氣間隙和爬電距離均不同，詳細參考（AnyWay寬帶功率傳感器安裝規范）
　　2、傳感器的同名端必須保持一致，而且同名端指向負載端，比如電機試驗回路中，傳感器安裝時傳感器的同名端安裝在離電機近的一側。
　　3、傳感器的本體、傳感器的殼體、高壓調理模塊、連接線以及載流銅牌均為等電位體，所以安裝要注意布線規范。詳細參考（AnyWay寬帶功率傳感器安裝規范）
　　WP4000變頻功率分析儀是高精度精密儀器，采用的基于光纖的前端數字化技術，避免了傳輸過程中的干擾和損耗，但是在前端傳感器的測量，需要遵循傳感器的安裝規范和功率表接線規范，這樣才能使外界環境對測量的影響達到最小，測量的數據才是最精確。

擴展閱讀：

　　產品中心：WP4000變頻功率分析儀

　　產品問答：AnyWay寬帶功率傳感器安裝規范
