在我們某試驗系統方案設計中，由于數據同步性的要求，需要將我們WP4000變頻功率分析儀的時鐘與客戶的NI系統的時鐘進行同步，對于WP4000變頻功率測試系統而言，多臺分析儀之間可通過同步光纖接口達到嚴格同步，同步時序達us級。但要求WP4000變頻功率測試系統與其它系統之間保持同步，在同步性要求不是特別高的情況下，可以采用NTP時鐘同步的方式進行多系統間的同步，以下就NTP時鐘同步系統誤差進行簡析。

一NTP協議簡介

　　網絡(luò )時間協議NTP(Network Time Protocol)的主要開發者是美國特拉華大學的MILLS David L教授設計實現的，由時間協議、ICMP時間戳消息及IP時間戳選項發展而來。NTP用于將計算機客戶或服務器的時間與另一服務器同步，使用層次式時間分布模型。在配置時，NTP可以利用冗余服務器和多條網絡(luò )路徑來獲得時間的高準確性和高可靠性。即使客戶機在長時間無法與某一時間服務器相聯系的情況下,仍可提供高準確度時間。

　　實際應用中，還有確保秒級精度的簡單的網絡(luò )時間協議SNTP(Simple Network Time Protocol)。SNTP是NTP的一個子集,主要用于那些不需要NTP的精度以較高實現復雜性的網絡(luò )時間同步客戶機。SNTP協議已減少了網絡(luò )延時對校對準確的影響，但沒有冗余服務器和校正時鐘頻率誤差功能。

　　一般的計算機和嵌入式設備在時鐘度方面沒有明確的指標要求, 時鐘精度只有10-4～10-5，每天可能誤差達十幾秒或更多，如果不及時校正，其累積時間誤差不可忽視。許多工業控制過程需要高準確度時間，如：電力系統內眾多的計算機監控系統、保護裝置、故障錄波器等時間同步要在ms級以?xún)取?/p>

　　聯網計算機同步時鐘最簡便的方法是網絡(luò )授時。網絡(luò )授時分為廣域網授時和局域網授時。廣域網授時精度通常能達50ms級，但有時超過500ms，這是因為每次經過的路由器路徑可能不相同?，F在還沒有更好的辦法將這種不同路徑延遲的時間誤差完全消除。局域網授時不存在路由器路徑延遲問題，因而授時精度理論上可以提到亞毫秒級。Windows內置NTP服務，在局域網內其最高授時精度也只能達10ms級。因此，提高局域網NTP授時精度成為一個迫切需要解決的問題。

二NTP授時原理

　　NTP最典型的授時方式是Client/Server方式。如下圖1所示，客戶機首先向服務器發送一個NTP 包，其中包含了該包離開客戶機的時間戳T1，當服務器接收到該包時，依次填入包到達的時間戳T2、包離開的時間戳T3，然后立即把包返回給客戶機?？蛻?hù)機在接收到響應包時，記錄包返回的時間戳T4?？蛻?hù)機用上述4個時間參數就能夠計算出2個關鍵參數：NTP包的往返延遲d和客戶機與服務器之間的時鐘偏差t?？蛻?hù)機使用時鐘偏差來調整本地時鐘，以使其時間與服務器時間一致。

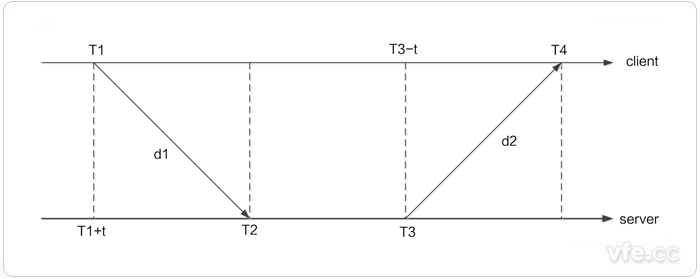

圖1 Client/Server方式下NTP授時原理

　　圖1中：T1為客戶發送NTP請求時間戳(以客戶時間為參照)；T2為服務器收到NTP請求時間戳(以服務器時間為參照)；T3為服務器回復NTP請求時間戳(以服務器時間為參照)；T4為客戶收到NTP回復包時間戳(以客戶時間為參照)；d1為NTP請求包傳送延時，d2為NTP回復包傳送延時；t為服務器和客戶端之間的時間偏差，d為NTP包的往返時間。

　　現已經T1、T2、T3、T4，希望求得t以調整客戶方時鐘：

....................................................式(1)

　　假設NPT請求和回復包傳送延時相等，即d1=d2，則可解得“

.....................................式(2)

　　根據式(1)，t也可表示為：t=(T2-T1)+d1=(T2-T1)+d/2.....................式(3)

　　可以看出，t、d只與T2、T1差值及T3、T4差值相關，而與T2、T3差值無關，即最終的結果與服務器處理請求所需的時間無關。因此，客戶端即可通過T1、T2、T3、T4計算出時差t去調整本地時鐘。

三NTP授時精度分析

　　NTP授時精度與NTP服務器與用戶間的網絡(luò )狀況有關，主要取決于NTP包往返路由的延時對稱程度，往返路由的延時不對稱值最大不超過網絡(luò )延時。式(2)是在假設NTP請求和回復包在網上傳送延時相等，即d1=d2=d/2的情況下得出的，而d1、d2的取值范圍在(0...d)間，由式(3)可以得出最大授時誤差是±d/2。一般廣域網的網絡(luò )延時在10 ms～500ms之間;局域網的網絡(luò )延時在計時操作系統內核處理延遲的情況下通常小于1ms。

　　假定局域網內NTP延時小于1ms，理論上授時誤差小于0.5ms，但對于Windows操作系統內置的NTP客戶和NTP服務，并不能達到此精度。Windows NTP時鐘分辨率因操作系統和硬件不同而有所不同，時鐘分辨率通常為10ms或15ms?；赪indows操作系統內置的NTP授時精度最高不超過10ms。

四基于NTP減少計算機時鐘偏差

01計算機時鐘偏差分析

　　通用PC機自帶兩類時鐘源：硬件時鐘和軟件時鐘(或稱為系統時鐘)。不論是硬件時鐘還是軟件時鐘，都是由石英晶體振蕩器驅動的，通過累計石英晶體振蕩器輸出脈沖數，換算出時間。所以計算機時鐘的準確度取決于晶振頻率準確度。受溫度變化、電壓、芯片老化等因素影響，晶振頻率會(huì )發生小幅度波動，其中溫度對晶振頻影響最大。

　　由于工藝和材料的原因，同一生產線上標稱頻率相同的石英晶體，其實際頻率是不同的，實際頻率與標稱頻率偏差率從10-4量級到10-9量級不等。以10-4量級為例，時鐘每天至少誤差8.64 s。

02基于NTP減少計算機時鐘頻率偏差

　　時鐘頻率偏差是時鐘長期計時累積誤差的主要原因，要提高時鐘長期計時精度，必須補償時鐘頻率偏差。聯網的計算機可采用NTP方式,可非常方便地校準時鐘頻率偏差。以NTP服務器時鐘為標準時間，在某一時刻設置NTP客戶機時間為NTP服務器當前時間T0，經過一段時間后，NTP服務器時間為T(mén)0+tsn，NTP客戶端時間為T(mén)0+tcn。因為存在時鐘頻率偏差，tsn與tcn并不相等。NTP客戶端時間tcn需乘以時鐘頻率偏差系數k才等于tsn，即tsn=k×tcn，所以k=tsn/tcn。

　　任何晶振實際工作頻率都是不穩定的，只是程度不同而已。即使溫度補償的晶振，在常溫范圍內(攝氏10℃～35℃)也有大約5×10-7～2×10-6的誤差。晶振實際頻率是受外界多種因素(溫度、電壓、老化等)影響而改變的。因此，時鐘頻率偏差系數k并非恒定不變的。每隔一定時間，NTP客戶機要對時鐘頻率偏差系數k進行校正，才能保證計時精度。

五進一步提高NTP授時精度的方法

　　局域網絡(luò )延相對較大的原因在于時間戳一般都是在應用層加蓋。為減少操作系統內核處理延時的影響提高NTP授時精度，發/收NTP包時間戳應盡量接近主機真實發/收包時刻。在不改變硬件的條件下，一個可行的辦法是修改網卡驅動程序，將記錄NTP包發/收時間戳從應用程序移至網卡驅動程序處，可消除操作系統內核處理延時不確定而引入的誤差。這種方法在局域網中可大幅提高NTP授時精度至μs級。

　　為了減少溫度引起晶振頻率漂移對時鐘準確度的影響，可以采用數字溫漂補償方法，提高時鐘長期計時準確度。先測出工作溫度范圍內溫度對應的溫漂補償系數，工作時每隔一定時間，根據實際溫度查出對應補償系數動態地修正時間。

　　時鐘頻率偏差和時鐘分辨率低是局域網NTP授時精度不高的主要原因。

---
