本轉向架組裝檢測平臺由湖南銀河電氣有限公司研發，是綜合評定轉向架總成的制造和裝配質量，進而確定轉向架是否滿足總裝及上線要求的專用裝備。

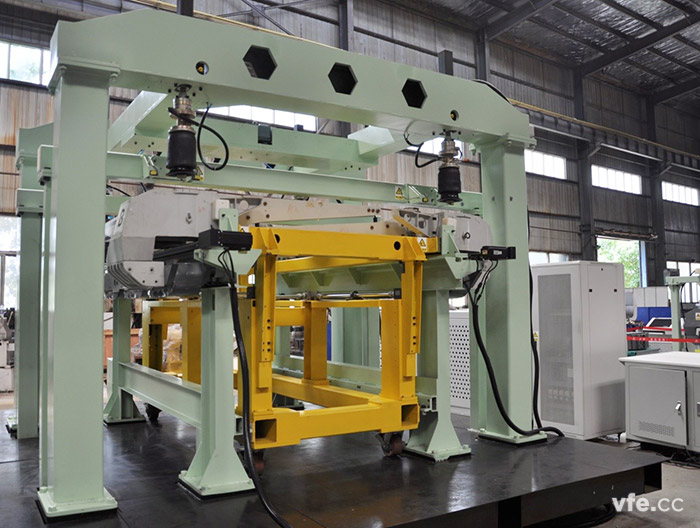

轉向架組裝檢測平臺實物圖

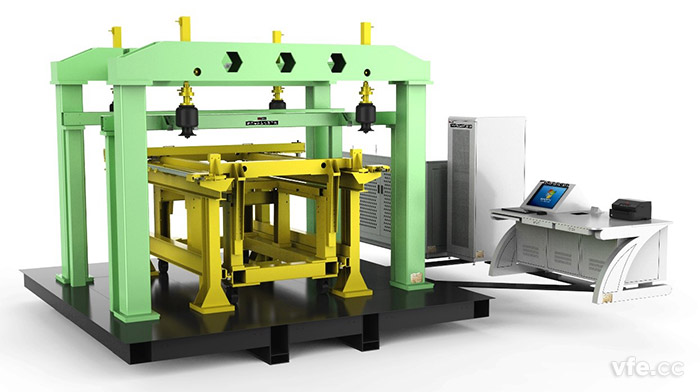

轉向架組裝檢測平臺效果圖

一轉向架組裝檢測平臺構成

　　本產品安裝在檢修廠房，設備支撐結構平臺安裝在預先設計的基坑內，配套機柜安裝在支撐結構平臺旁邊的機柜基座上。

　　轉向架組裝檢測平臺主要由支撐結構平臺、轉向架轉運小車、氣隙測量系統、滾動測量系統、垂向加載系統、液壓輪保壓試驗系統、液氣源柜、電氣柜、操作臺等組成。

二轉向架組裝檢測平臺技術參數

測點	名稱	型號
1	電機氣隙量程與精度	0~20mm，精度≤0.3mm
2	電磁鐵氣隙量程與精度	0~20mm,精度≤0.3mm
3	托臂滾動量量程與精度	-5~5mm,精度≤0.3mm
4	最大垂向加載力	60kN
5	工作溫度范圍	0℃～+40℃
6	總功率	25KW

---
