一磁浮車輛整車間隙檢測系統介紹

　　本磁浮整車間隙檢測系統由銀河電氣研發，整車間隙檢測系統能夠完成單節磁浮車輛在落車和懸浮時五個轉向架的10臺電機和10臺電磁鐵的氣隙檢測。

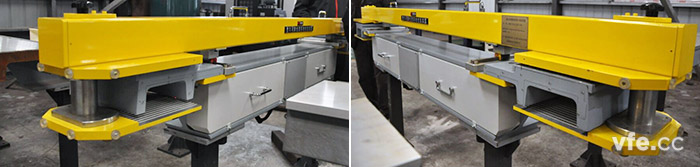

磁浮車輛轉向架實物圖率

磁浮整車間隙檢測系統實物圖

二磁浮整車間隙檢測系統構成

　　磁浮整車間隙檢測系統由傳感器安裝軌段、傳感器測量系統、測量控制系統組成。

　　傳感器安裝軌段由傳感器安裝軌與軌枕組成；傳感器測量系統安裝在傳感器安裝軌內部，由激光位移傳感器及傳感器接線盒組成；測量控制系統由數據采集系統、測控計算機、集成操作機柜等組成，可以用于控制傳感器測量系統、數據采集顯示、報告生成，具有實時控制、采集、記錄、監控、數據管理等功能。測量控制系統由硬件平臺和測控軟件組成。

　　傳感器測量系統與測量控制系統通過接線盒由線纜連接。

　　整車間隙檢測系統整體布局如下圖所示：

整車間隙檢測系統整體布局

三整車間隙檢測系統參數

序號	名稱	參數
1	設備總功率	<5kW
2	溫度范圍	0℃～+40℃
3	測控柜外廓尺寸	610X800X1800mm
4	測控柜重量	100kg
5	電機懸浮氣隙	測量范圍10~16mm,測量精度≤0.3mm
6	電機落車氣隙	測量范圍1~9mm,測量精度≤0.3mm
7	電磁鐵懸浮氣隙	測量范圍5~11mm,測量精度≤0.3mm
8	電磁鐵落車氣隙	測量范圍10~20mm,測量精度≤0.3mm

---
