交流電能表作為電能計量測算的標準設備應用廣泛并且必須具備相當的準確性，在日常的生產生活中一般采用交流電能表檢驗裝置對其誤差進行檢測。作為計量檢測裝置，交流電能表檢驗裝置的誤差限值、檢定操作及方法都有明確的規定，下面本文根據相關檢定標準對交流電能表檢驗裝置誤差檢定內容進行詳細介紹。

一交流電能表檢驗裝置誤差限值要求

　　對于交流電能表檢驗裝置的測量誤差，要求在裝置額定參比條件下的測量誤差不超過如下表1所示的允許極限。

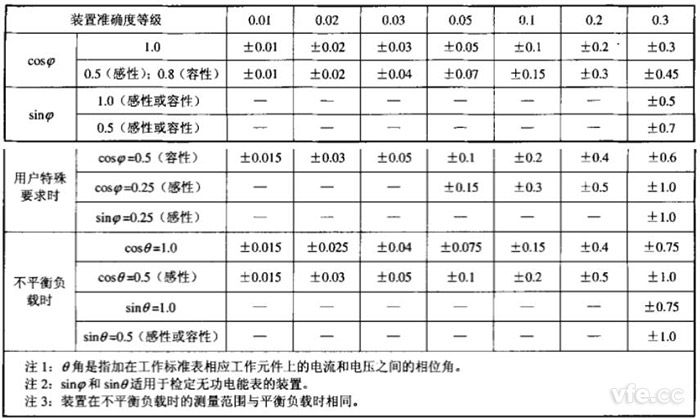

表1：各等級裝置在單相、三相平衡和不平衡負載時運行的測量誤差

二交流電能表檢驗裝置檢定點選取

表2：檢定交流電能表檢驗裝置時選取檢定點

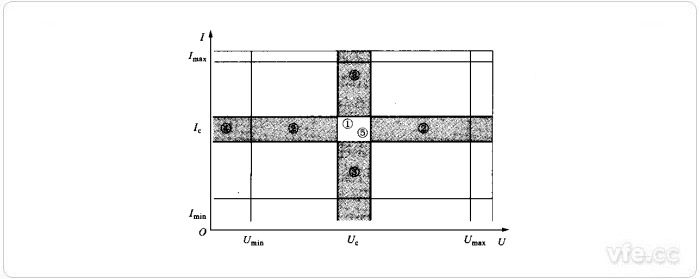

　　在被檢裝置的電壓和電流范圍內進行誤差檢定操作，在電壓和電流量限所有組合中，選擇表2中給出的檢定點，圖1表示選擇表2中規定的檢定點的程序。對于用戶經常使用和長期考核的主要參考量限，用UC、Ic表示，這個量限基本代表了檢驗裝置的計量性能。

Umax、Umin、Imax、Imin、Uc、Ic值為相應于有關量限的額定值；

1、2、3、4、5、為表2中檢驗點的參考號。

　　表2中規定的檢驗點是最基本的，對于未包括的檢驗點，如果在實際檢定中需要，應當增加檢驗點進行測量;同樣對于表2中包括的檢驗點，如果實際上不使用，可不予測量。

三交流電能表檢驗裝置誤差檢定方法

　　交流電能表檢驗裝置進行檢定時一般采用標準表法，標準表法是將裝置檢驗標準連接在裝置中被檢表的位置，由裝置檢驗標準指示的裝置輸出端電能Wo與裝置工作標準指示的電能Wx相比較。具體方法如下：

　　裝置檢驗標準和被檢裝置的工作標準均為標準電能表，兩者都在連續運行。計讀被檢裝置在裝置檢驗標準輸出N個低頻脈沖時輸出的高頻脈沖數M，作為實測高頻脈沖數，再與算定(或預置)的高頻脈沖數Mo相比較，被檢裝置基本誤差E按公式1計算：

　　式中：

　　Eo——裝置檢驗標準表的已定系統誤差，不考慮修正時，Eo=0；

　　M——實測高頻脈沖數(被檢裝置)；

　　Mo——假定裝置沒有誤差時，被檢裝置算定(或預置)的高頻脈沖數。

　　Mo按公式2計算：

　　式中：

　　N——裝置檢驗標準電能表低頻脈沖數；

　　CH——被檢裝置標準電能表的高頻脈沖常數，PH/kWh(kvarh)；

　　CLO——裝置檢驗標準電能表的低頻脈沖常數，PL/KWh(kvarh)；

　　KI和KU——與被檢裝置上同工作標準電能表聯用的標準電流、電壓互感器的額定變比。

　　若裝置檢驗標準電能表也通過標準互感器與被檢裝置輸出端相連，所用電流、電壓互感器的額定變比為KOI和KOU，則Mo按式3計算：

　　在每一負載功率下，要適當選擇互感器的變比和裝置檢驗標準發出的脈沖數N，使其算定(或預置)的高頻脈沖數Mo和實測脈沖數M不少于表2的規定。

表3：算定(或預置)的高頻脈沖數

　　在檢定裝置的無功電能測量誤差時，如果外接標準器的接線方式與裝置中的標準表不同時，則在Mo計算時應考慮無功電能測量接線系數。

　　測量裝置基本誤差時，在每一負載功率下至少應進行兩次測量，取所得數據平均值作為測量結果。在每一檢驗點的基本誤差應小于表1所示的誤差極限值內。如一次測量結果超過運行極限，則在這一檢驗點取兩次附加測量，此兩次附加測量結果應在運行極限值內。

---
