閃變一般是指燈光照度不穩定造成的視感，是衡量電能質量的重要指標之一。國家對閃變限值提出了明確的要求，電能質量分析儀是對電能質量檢測的標準測試設備，電能質量分析儀能否準確測量電網的閃變特征值非常重要。下面本文根據相關國家標準對如何檢定電能質量分析儀的閃變測量誤差進行介紹。

一閃變測量誤差檢定點選取

　　檢定電壓閃變值的電壓選定一般為230V(50Hz)，特殊測量要求可選其他標準電壓。對閃變進行檢定時采用方波調制，對于短時間內閃變值為1時，電壓變動頻率、變動頻度及變動量采用下表所示設置。

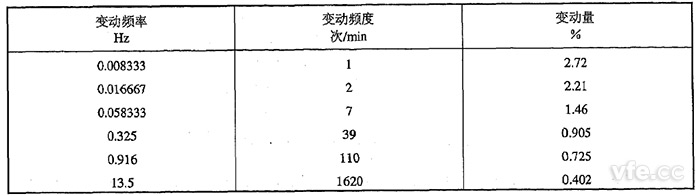

圖示：方波電壓變動設置

　　而對于短時間閃變值為3時，電壓變動頻率分別選取0.58333Hz和0.916Hz，變動頻度按照上表中對應數據進行設置時，變動設置表中的數據應當變?yōu)樵档娜?長時間閃變值為1時，電壓變動頻率選取0.916Hz，變動頻度及變動量按照上表中的數據進行設置。

　　對于多通道的電能質量檢測分析儀來說每個通道都進行檢定，檢定點可以與單通道被檢設備一直。根據標準要求，電能質量分析儀閃變測量誤差不能大于5%。

二閃變測量誤差檢定方法

01標準源法

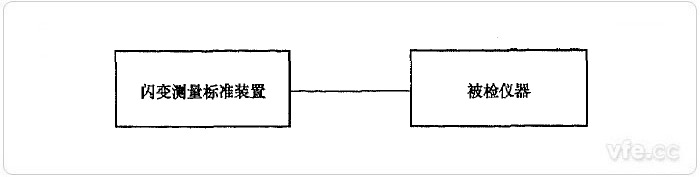

圖1：標準源法閃變值檢定示意圖

　　采用標準源法進行閃變檢定時按照上圖1所示連接設備，按照選定的電壓值設置閃變標準測量的方波電壓變動頻度和變動量，并輸出波動電壓，得到閃變標準值Psts(PIts)，10min后由被檢儀器得到短時閃變示值PstX，2h后得到長時間閃變示值PItX。

　　完成測試后讀取并記錄Psts、PstX、Pits和PItX。按照下式1 計算被檢電能質量分析儀的短時間閃變示值的相對誤差：

……1

　　式中：

　　rst——被檢儀器短時間閃變示值相對誤差，%；

　　PstX——被檢儀器短時間閃變示值，無量綱；

　　Psts——短時間閃變標準值，無量綱。

　　按照下式2計算被檢電能質量分析儀長時間閃變示值的相對誤差：

……2

　　式中：

　　rIt——被檢儀器長時間閃變示值相對誤差，%；

　　PItX——被檢儀器長時間閃變示值，無量綱；

　　PIts——長時間閃變標準值，無量綱。

02標準儀器法

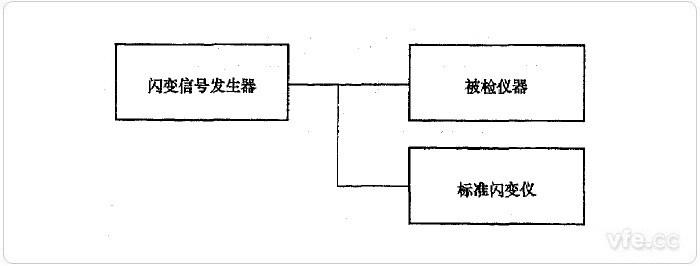

圖2：標準儀器法閃變值檢定示意圖

　　按照上圖所示搭建檢測系統，按照選定的電壓值和方波電壓變動頻率、變動頻度及變動量設置閃變信號發生器的輸出，10min后從標準閃變儀可以得到短時間閃變標準值Psts，從被檢電能質量分析儀得到短時閃變值PstX。

　　2h后從標準閃變儀得到長時間閃變標準值PIts，從被檢儀器得到短時間閃變值PItX。試驗完成后讀取并記錄設備的示值Psts、PstX、PIts和PItX。按照下式3、4計算被檢電能質量分析儀的短時閃變示值相對誤差和長時間閃變示值相對誤差。

……3

　　式中：

　　rst——被檢電能質量分析儀短時間閃變示值相對誤差，%；

　　PstX——被檢電能質量分析儀短時間閃變示值，無量綱；

　　Psts——標準閃變儀讀取的短時間閃變標準值，無量綱。

……4

　　式中：

　　rIt——被檢電能質量分析儀長時間閃變示值相對誤差，%；

　　PItX——被檢電能質量分析儀長時間變邊示值，無量綱；

　　PIts——標準閃變儀讀取的長時間閃變標準值，無量綱。

---
