振動試驗、沖擊試驗是電子測量?jì)x器檢測的兩個重要測試項目。電子測量?jì)x器在日常的運輸、使用中會(huì )遇到不同的振動、沖擊狀況，因此，對電子測量?jì)x進行振動、沖擊測試可有效驗證其在不同環境下運行的穩定性。下面本文根據電子測量?jì)x器通用技術要求介紹電子測量?jì)x的振動沖擊試驗相關內容。

一電子測量?jì)x器振動試驗

01電子測量?jì)x器振動試驗測試分組

　　電子測量?jì)x器的振動試驗根據共振搜索、共振保持、振動保持三個不同階段中頻率范圍等條件可以分為三個組別(如下表1：振動試驗組別分組所示)：

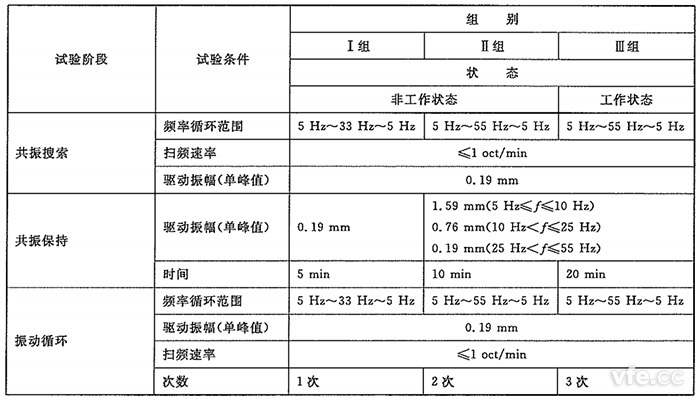

表1：測試儀器振動試驗組別

02電子測量?jì)x器振動試驗方法

　　電子測量?jì)x器振動試驗要求在三個軸向上均進行振動測試。

　　被試電子測量?jì)x和振動臺保持剛性接觸，固定受試儀器時，模擬受試儀器正常工作時的位置緊固在振動臺上(受試儀器的重心應位于振動臺面的重心區域)。固定受試儀器應避免緊固受試儀器的裝置件(螺栓、壓板、壓條等)在振動試驗中產生自身共振。

　　振動試驗中當需要觀察被試機內共振部位和測量其振幅時，允許去除外殼或卸掉蓋板。工作狀態下的振動試驗，應使受試儀器處于一種能夠很容易確認其正常工作(如頻率計數、電壓指示、信號振蕩等)的方式。

　　電子測量?jì)x器振動試驗次序為：共振搜索、共振保持、振動循環。

　　1) 共振搜索

　　被試電子測量?jì)x器分別在三個軸向上，按表1中的規定對受試儀器進行掃描，并記錄每一個軸向上的共振點。掃頻次數以滿足記錄需要為原則。

　　2) 共振保持

　　對被試電子儀器在三個軸向上的共振點，分別按表1規定的振幅與時間進行共振保持試驗。當共振點較多時，每個軸向上只取最大的共振點，記錄下主要部件的共振振幅值，并分別保持5min(I組)、10min(II組)、20min(III組)的持續振動。

　　當被試儀器在規定的掃頻范圍未出現共振點時，則應在其所屬組別的上限頻率點施加0.19mm的振幅，分別保持5min(I組)、10min(II組)、20min(III組)的持續振動。

　　3) 振動循環

　　按表1固定受試儀器進行振動循環試驗，受試儀器在連續循環過程中應無異?，F象。

　　被試電子測量?jì)x器振動試驗結束后，對受試儀器進行目測檢查，機械構件不應有破裂、明顯變形或緊固件松動現象。并且試驗結束后，檢查受試儀器的性能特性，必須符合產品標準的要求。

二電子測量?jì)x器沖擊試驗

01電子測量?jì)x器沖擊試驗測試分組

　　電子測量?jì)x器的沖擊試驗根據沖擊條件及傾斜跌落條件可以分為三個組別(如下表2：沖擊試驗組別分組所示)：

表2：測試儀器沖擊試驗組別

02電子測量?jì)x器沖擊試驗方法

　　沖擊試驗前，應先用近似重量的模擬物體與沖擊臺的組合進行校準，以滿足表2的規定。

　　沖擊臺的脈沖持續時間與加速度應滿足規定的要求，加速度與脈沖持續時間的乘積近似保持常數。

　　電子測量?jì)x器沖擊試驗時，受試儀器應牢固地剛性固定在沖擊臺上，并使沖擊力直接傳給受試儀器的機體，而不允許經過減震腳、把手或任何其他緩沖裝置。沖擊試驗，應按表2規定的數值在沖擊臺上進行。

　　傾斜跌落試驗，應按表2規定的數值，在水泥面上墊一張厚度為20mm的膠合板上進行。膠合板應與水泥面保持剛性接觸。分別以受試儀器低面的每一個邊為軸，把相對應的一邊抬高到規定的數值(高度或角度的選取是以先滿足者為準)，然后使儀器自由跌落試驗。

　　如果受試儀器運行有一個以上的工作位置時，則各位置均應按上述同樣的方法進行試驗。

　　沖擊試驗完成后對受試儀器進行目測檢查，機械構件應無破裂、明顯變形；電器部件應無明顯位移或脫落等現象。并且試驗結束后，對受試儀器性能特性進行檢查，應符合產品標準要求。

---
