新型變頻電機功率計，解決變頻測量問題

  • 瀏覽次數：8138次
  • 發布時間：2014/1/16 11:46:17
  • 作者：hb_yinhe

　　隨著變頻技術的進步，變頻電機在近些年也得到高速發展，特別是變頻技術對于節能的意義，使得變頻電機廣泛應用，在變頻電量測量方面，傳統的電量測量方式已經不能滿足變頻測量的需求，本文介紹一種新型變頻電機功率計，解決變頻測量中遇到的種種問題。

一變頻測量與工頻測量的區別

　　1、變頻測量的波形為非正弦波，一般為PWM波，含有豐富的諧波含量，對變頻電機功率計要求有較寬的測量帶寬和較高的采樣頻率，并且具有基波測量功能和諧波分析能力；
　　2、工頻測量為固定50Hz的信號，測量比較簡單，而變頻電機基波頻率變化范圍較寬，對測量?jì)x器要求有較寬的基波頻率測量范圍；
　　3、變頻信號對峰值因數測量要求較高，要求有較寬的峰值因數適應能力。
　　4、由變頻器供電的變頻測試場合一般電磁干擾比較強，電磁環境比較復雜，對測量?jì)x器的抗干擾能力有比較高的要求。

二新型變頻電機功率計簡介

　　新型變頻電機功率計由DT數字變送器、DH2000數字主機以及上位機軟件構成，采用光纖作為傳輸介質的前端數字化技術，一個DT數字變送器具有同時采集一路電壓信號一路電流信號的能力，一個新型變頻電機功率計最多可以同時測量6通道的變頻功率，完成最多三個三相的測量。

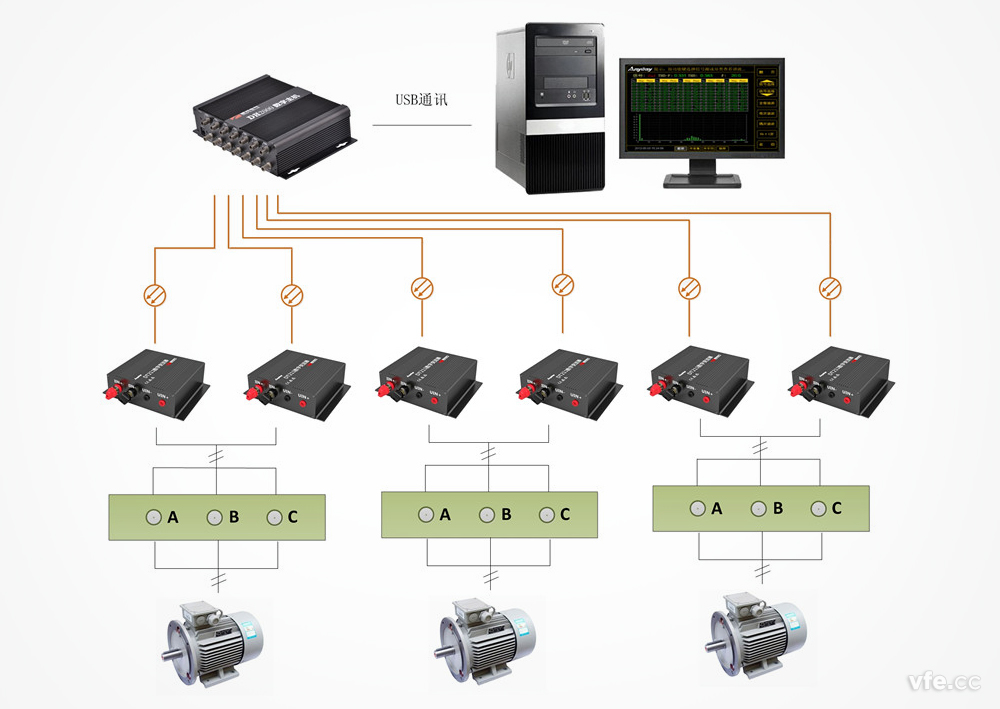

變頻電機功率計原理圖

變頻電機功率計原理圖

　　DT數字變送器將輸入的電壓和電流信號在變送器內部進行信號采集和光電轉換，輸出數字量通過光纖傳輸至DH2000數字數字主機，DH2000數字數字主機將數據進行數據調理和分析后通過USB通訊至上位機，上位機軟件對數字信號進行相關運算處理后可提取被測信號的有效值、基波、諧波、頻率等各種特征值，還可通過對兩個通道的相關運算得到有功功率、無功功率、視在功率及各次諧波功率等電參量。由于采用光纖傳輸，可有效避免傳輸過程的損耗和干擾，可滿足各種復雜電磁環境下各種復雜參數的高精度測量需要。

三新型變頻電機功率計特點

　　1、基于光纖的前端數字化技術，可以有效避免傳輸過程中干擾和損耗；
　　2、高達250KHz的采樣頻率，100KHz的帶寬，可以進行最多1000次諧波分析儀，以及兩個同時兩個通道實時波形顯示；
　　3、最高可以達到0.1%讀數誤差，可以滿足絕大多數變頻電機的測量；
　　4、滿量程無縫量程轉換，避免換擋給測量帶來的誤差；
　　由DT數字變送器構成新型變頻電機功率計可以有效避免由測量?jì)x表的問題而帶來的誤差，使得變頻測量的準確度得以保障，為變頻節能提供有效準確數據。
