一、概述

　　使用熱電阻來進行溫度的測量相信大家都不會(huì )陌生，熱電阻也是中低溫區最常見的一種溫度傳感器，它的主要特點是測量精度高、性能穩定，其中鉑熱電阻的測量精確度是最高的。鉑熱電阻被廣泛應用在工業測量領域。

二、測溫原理

　　與熱電偶的測溫原理不同的是，熱電阻是基于電阻的熱效應進行溫度測量的，即電阻體的阻值隨溫度的變化而變化的特性。因此，只要測量出感溫熱電阻的阻值變化，就可以測量出溫度。
　　一般的處理方式是溫度變送器通過給熱電阻施加一已知激勵電流測量其兩端電壓的方法得到電阻值（電壓/電流），再將電阻值轉換成溫度值，從而實現溫度測量。
　　目前應用最廣泛的熱電阻材料是鉑和銅：鉑電阻精度高，適用于中性和氧化性介質，穩定性好，具有一定的非線性，溫度越高電阻變化率越小;銅電阻在測溫范圍內電阻值和溫度呈線性關系，溫度線數大，適用于無腐蝕介質，超過150易被氧化。中國最常用的有R0=10Ω、R0=100Ω和R0=1000Ω等幾種，它們的分度號分別為Pt10、Pt100、Pt1000;銅電阻有R0=50Ω和R0=100Ω兩種，它們的分度號為Cu50和Cu100。其中Pt100和Cu50的應用最為廣泛。

三、 引線方式

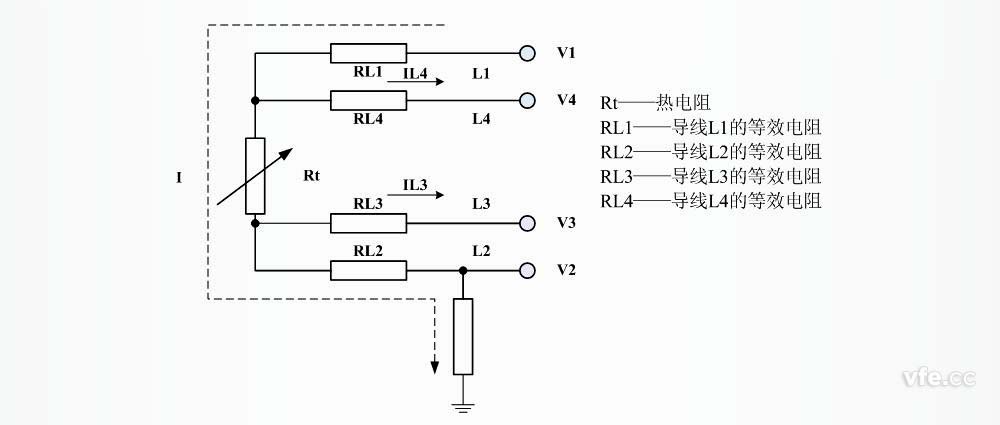

　　熱電阻是把溫度變化轉換為電阻值變化的一次元件，通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它一次儀表上。工業用熱電阻一般安裝在現場，與控制室或者測量端之間存在一定的距離，因此熱電阻的引線對測量結果會(huì )有較大的影響。目前熱電阻的引線主要有三種方式：二線制、三線制和四線制。
　　下面分別來介紹這三種引線方式的原理以及差異。

3.1. 二線制引線方式

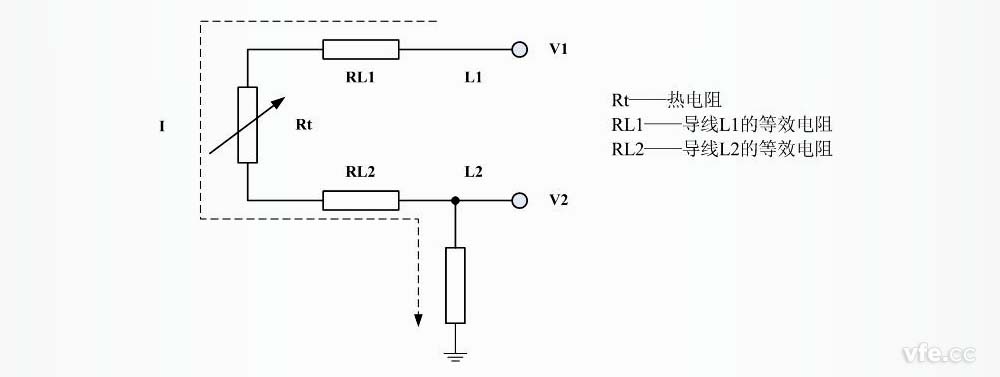

　　二線制引線方式是在熱電阻的兩端各鏈接一根導線來引出電阻信號，測量原理示意圖如圖1所示：

圖1.熱電阻二線制引線方式

　　從圖中可以看到，變送器通過導線L1、L2給熱電阻施加激勵電流I，測得電勢V1、V2，那么由歐姆定律得到：(V1-V2)/I=Rt+RL1+RL2，Rt=（V1-V2）/I-（RL1+RL2）。從公式中我們可以看到，由于連接導線的電阻RL1、RL2無法測得而被計入到熱電阻的電阻值中，使得測量結果產生附加誤差，如在100℃時Pt100熱電阻的熱電阻率為0.379Ω/℃，這時若導線的電阻值為2Ω，則會(huì )引起的測量誤差為5.3℃。
　　這種引線方式的優點是接法簡單，但是由于連接導線必然存在引線電阻，因此這種方式只適用于對溫度測量精度要求較低的場合。

3.2. 三線制引線方式

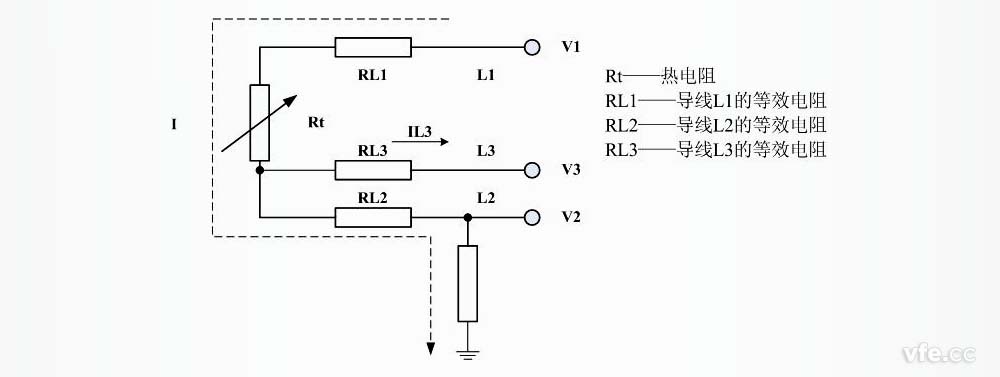

　　三線制引線方式是在熱電阻的根部的一端連接一根引線，另一端連接兩根引線。也是實際應用中最常見的接法。具體接線方法如圖2所示：

---
