一概述

　　示波器是電子測量中應用十分廣泛的儀器，它可以將我們看不見的電信號變換成看得見的圖像，以便人們對未知信號的變化、特征等信息進行具體的分析，是最能反映信號真實變化的設備。通常我們看到的或者使用的示波器都是市面上的成品示波器，那么，我們自己可不可以利用現有的設備構建一個多通道的示波器，享受一下電子DIY的樂(lè )趣呢？下面就請跟隨我一起去嘗試一下吧！

二構成組件

1DH2000數字主機

　　DH2000數字主機是一款基于前端數字化技術的高速數據采集器，支持瞬態、穩態數據的采集與管理。該主機配備了六對光纖通訊接口，主機通過光纖向與之連接的功率單元發送同步信號和接收測量數據，由于光纖傳輸能極大的減少信號的傳輸損耗、避免傳輸過程的電磁干擾，因此傳輸的可靠性得到了很好的保證。
　　多臺數字主機之間可以進行級聯，以便進行多通道擴展，實現更多通道的數據同步采集。
　　DH2000數字主機通過USB2.0接口與上位機建立通訊。
　　數字主機的主要作用是下達指令設置數字主機工作狀態，接收來自數字主機的原始數據。對瞬態數據進行分析運算得到被測信號的各種特征值等。
　　我們只需要通過一根USB線將DH2000數字主機連接至PC電腦的USB接口上，安裝相應USB驅動程序，即可正常運行，連接簡單，操作方便。

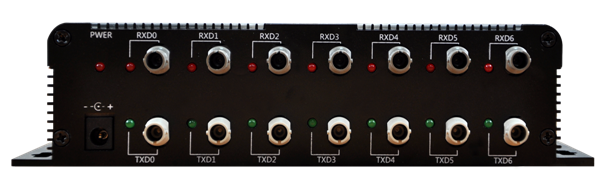

　　DH2000數字主機附圖：

圖１。DH2000數字主機

2功率單元

　　DH2000數字主機的功率單元可以是SP系列變頻功率傳感器、DT系列數字變送器或者DM系列電量測量子站，用戶可以根據自己的需求及現場實際情況，靈活進行配置。SP系列變頻功率傳感器適用于帶寬100kHz以?xún)龋?A~7000A，3V~15000V的變頻電參量的高精度測量，測量方式為直接測量，無需外接互感器，電壓敏感元件及電流敏感元件接收來自一次線路的高壓、大電流信號，變換為一次轉換電路可以接受的低電壓、小電流模擬信號，一次轉換電路將模擬信號轉換為數字信號，數字信號經過光電轉換電路通過光纖傳輸系統與數據處理及顯示單元通訊。
　　DT系列數字變送器的電壓通道既可以直接測量1280V以下的電壓，也可以與各種電壓輸出型或電流輸出型的電壓傳感器相連，電流通道既可以直接測量128A以下的電流，也可以與各種電流輸出型或電壓輸出型的電流傳感器相連，可以實現穩態、瞬態數據的上傳。
　　DM系列電量測試子站是DMC300分布式測控系統的子模塊，可以直測1500V、6A的電壓電流，在測量范圍之外的電量參量測量需要配合電壓、電流互感器才能實現，上傳的數據為穩態數據，一般用于對數據上傳速率要求不高的場合。

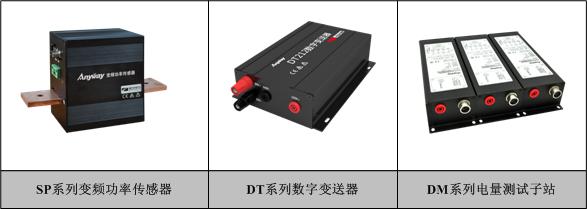

　　三種系列的功率單元，用戶可以根據不同的適用場合，選擇不同的功率單元靈活組合。以下是三種功率單元的實物圖：

圖2。各系列功率單元

3上位機軟件

　　上位機軟件采用DH2000數據采集系統，該軟件靈活、直觀、易操作，是一個具有實時數據顯示、實時波形顯示與分析、數據分析、數據采集等多功能的分析軟件。

三多通道示波器

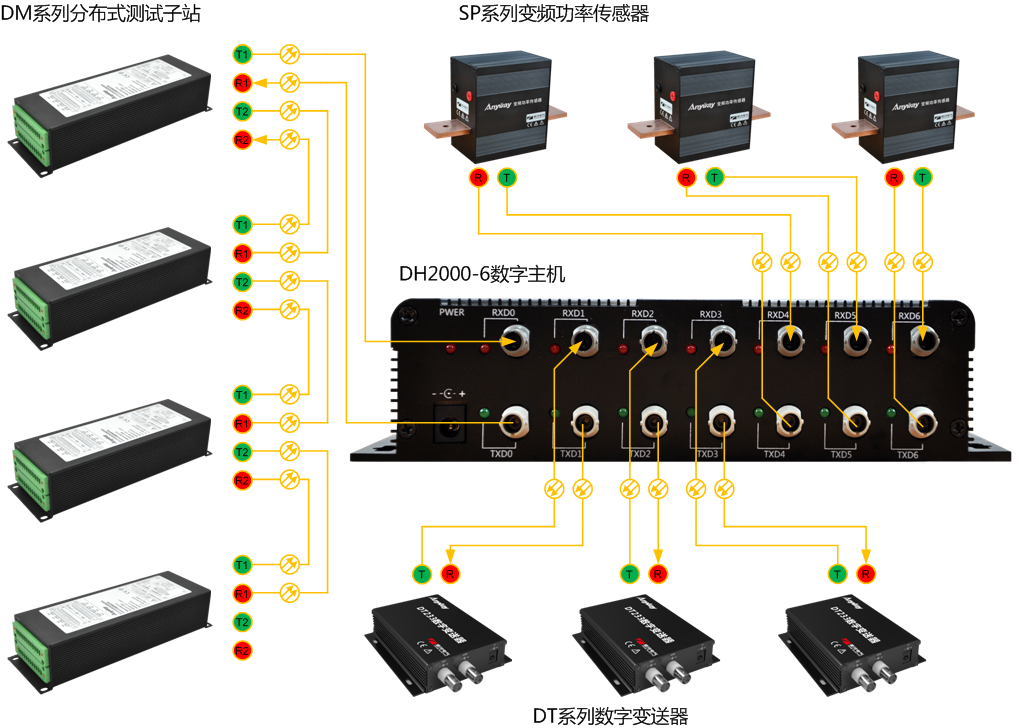

　　我們只需要準備一臺PC機，通過USB線纜連接DH2000數字主機并安裝相應的驅動程序，將功率單元連接至光纖通訊口上，然后運行DH2000數據采集系統，我們就可以設置需要實時顯示波形的通道數，我們可以選擇的波形通道數為1-6（1個DH2000數字主機），系統連接的示意圖如下所示：

圖3。由DH2000構建多通道示波器原理示意圖

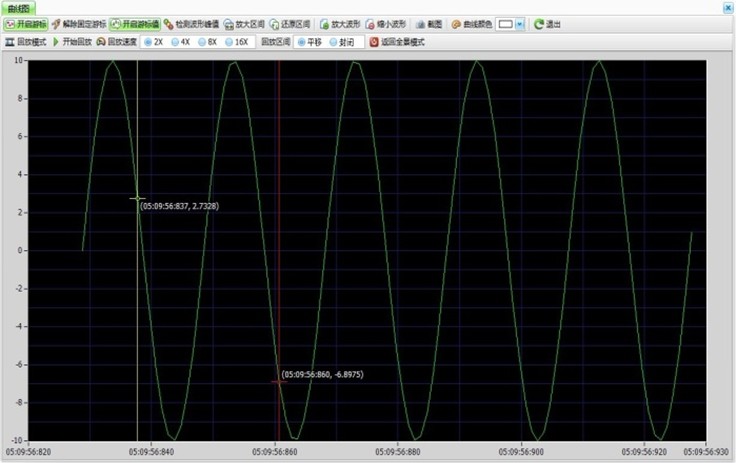

　　當在軟件上設置好相關參數后，我們就可以直觀的看到軟件界面上所選擇對象的波形、頻率、幅值、有效值等信息，波形顯示通道數可以根據所接功率單元的個數而定，波形界面如下圖所示（單通道模式）：

圖4。DH2000構建的多通道示波器波形

---
