一概述

　　多量程互感器主要是用來拓展電壓、電流互感器的量程范圍，解決寬范圍精確測量的問題，而互感器的量程轉換，一般分為原邊換擋和副邊換擋兩種。

　　原邊換擋需要大電流開關，如果是高壓線路，需要高壓大電流開關，成本較高；

　　副邊換擋只需對小電流進行切換，一般采用小型繼電器即可，成本較低；

　　現場多采用原副邊結合換擋，來保證寬范圍內測量的準確度。

　　上述兩種方式一般都是采用手動切換方式，如遇頻繁換擋的情況，操作繁雜，容易出錯。

　　湖南銀河電氣有限公司針對目前這一狀態，專門設計了多量程互感器自動量程轉換模塊——DP100互感器自動量程轉換器，該轉換器配合多量程互感器、功率計及相應上位機軟件使用，通過閉環控制，保證寬范圍內的精確測量，無需PLC、無需編程即可實現自動換擋，且換擋后，變比等參數自動變換，界面讀數即為測量對象實際值，非常直觀方便。

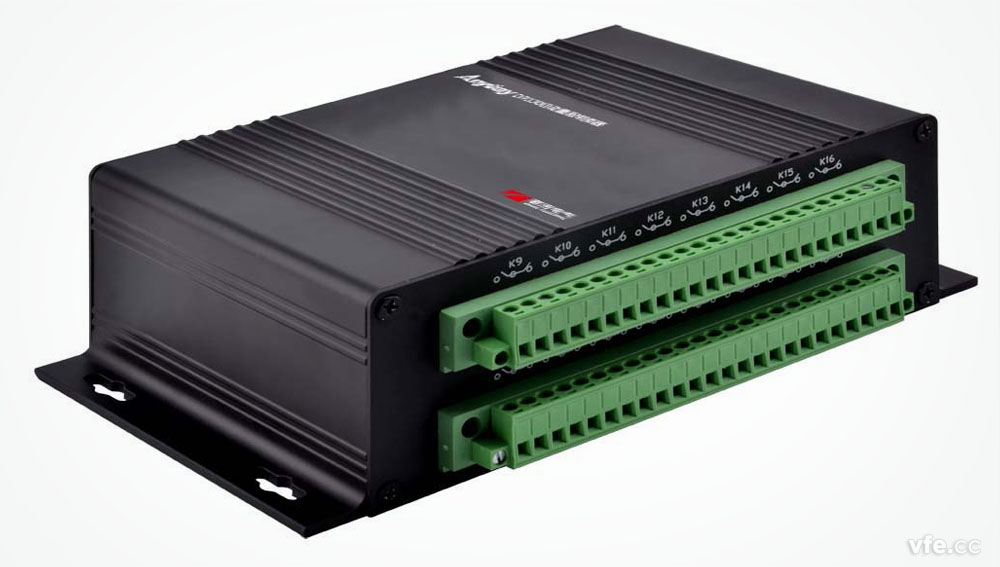

圖1 DP100互感器自動量程轉換器

二產品特點

　　DP100自動量程轉換器主要用于多繞組電壓互感器、多繞組電流互感器的副邊量程轉換或多臺電壓互感器、多臺電流互感器的原邊量程轉換，或兩者兼而有之，主要特點如下：

　　1. 一個DP100自動量程轉換器提供16路繼電器控制輸出，每路繼電器包含一個無源常開觸點和一個常閉觸點，可根據實際情況對連接方式進行靈活配置；

　　2. 與DMC300數字主機采用光纖作為通訊介質，具有隔離電壓高、電磁兼容性好、抗雷擊等特點，能夠有效地避免外部電磁干擾對控制線路引起的誤操作；

　　3. 工業級設計，全部表面貼裝工藝保證了產品長期運行的可靠性及穩定性；
　　4. 軟件閉環控制，高速通訊方式，全自動量程轉換，無需人為干預操作；
　　5. 可與DT系列數字變送器、DM系列分布式測試子站、DP系列數字功率計、DH2000數據采集系統等設備配套使用，拓展測量范圍；
　　6. 人性化的軟件界面設計，變比參數配置；
　　7. 無源觸點輸出，可直接驅動小型接觸器及中間繼電器；

三性能參數

　　基本技術指標如下：
　　供電方式：AC220V，50/60Hz
　　通訊接口：ST光接口/RS485
　　控制方式：無源常開/常閉觸點輸出
　　功耗：≤2W
　　工作溫度：-10℃~40℃
　　相對濕度：≦90%（無冷凝）
　　存儲溫度：-40℃~60℃

四應用實例

　　變壓器、電機等產品的檢試驗過程中，被測電參量的動態范圍寬，為了拓寬電壓、電流、功率等電參量的高精度測量范圍，變壓器測試系統、電機試驗臺測試系統等一般采用多繞組的電壓、電流互感器進行原副邊換檔，換檔控制通常采用PLC。

　　以下是采用DP100自動量程轉換器結合DH2000數據采集系統構建的虛擬數字功率計應用于多量程互感器自動換擋實例的系統框圖如下示意圖：

圖2 DP100自動量程轉換器應用于互感器換擋

---
