電動汽車電源控制器由充電模塊和電力電子調速模塊構成，相當于傳統汽車動力控制器，是電動汽車的核心組件。由于電源控制器的輸入輸出電量通道數較多，信號波形多樣化，需要專業的變頻電量的計量?jì)x器以及技術來確保測試的準確度。

　　基于虛擬儀器技術的電動汽車電源控制器測試系統結合底層精準的傳感器測試技術以及虛擬儀器技術在儀表操控以及集成上的優勢，可以很好的發揮兩者的優勢。本文介紹一個基于虛擬儀器技術的電動汽車電源控制器測試系統案例。

一基于虛擬儀器技術的變頻器效率測試系統原理圖

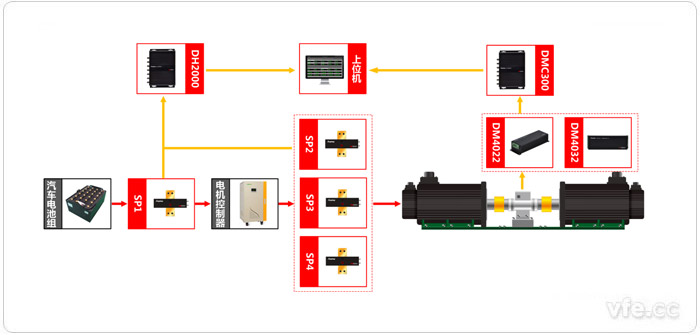

基于虛擬儀器技術的變頻器效率測試系統原理圖

　　電動汽車電源控制器測試參數包括交流、直流、變頻驅動、溫度、轉速、轉矩等眾多電參量以及非電參量同步測量，而且除了實驗室的分立部件離線測試，也需要整車系統在線測量。本案例中，電量測量采用SP變頻功率傳感器，可以測量DC、0.1Hz~1500Hz的變頻電量，通過DH2000數字主機直接與上位通訊;非電量測量采用分布式測控系統，通過DMC300數字主機直接與上位機通訊。上位機接收DH2000數字主機和DMC300數字主機過來的數據，根據試驗需要完成整個試驗系統的控制、測量、計算以及報表的生成等。整個上位機根據試驗需求定制操控顯示界面。

二基于虛擬儀器技術的電動汽車電源控制器測試特點

　　虛擬儀器具有性能高、擴展性強、開發時間少等優點，所以虛擬儀器技術在自動化測試儀器系統中得到迅速發展。在底層測量中，根據試驗需要，本系統中采用SP變頻功率傳感器和分布式測控系統。

　　這本系統中采用的SP變頻功率傳感器是一套系統精度可溯源的測試系統，可以直接測量系統的大電流信號，并且采用光纖傳輸技術可以避免傳輸過程電磁干擾。而根據電動汽車非電量測試點多，測試項目雜的特點，采用DMC300分布式測控系統。

　　本系統中，摒棄了傳統的儀表顯示的方式，直接通過數字主機將測量數據直接與上位機通訊，減少傳輸環節以及儀表的投入，更重要的是，開發人員可以直接提取原始測量數據，根據試驗要求，開發上位機操控界面。充分有效的發揮傳感器的測試功能和上位機的運算功能，保證精度的同時簡化系統，優化操作。

---
