虛擬儀器具有性能高、擴展性強、開發時間少等優點，所以虛擬儀器技術在自動化測試儀器系統中得到迅速發展。變頻器因為其理想的調速性能，在節能領域迅速發展，因此變頻器自身的效率也是變頻器的重要的指標。

　　本文介紹一種基于虛擬儀器技術的變頻器效率測試系統，在契合變頻器效率測試要求的同時，發揮虛擬儀器技術的優點，兩者有機的結合形成一套性能優秀的變頻器效率測試系統。

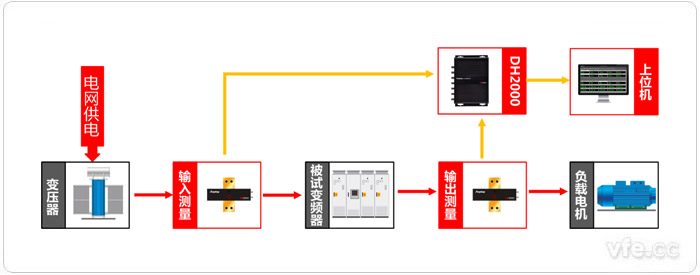

一基于虛擬儀器技術的變頻器效率測試系統原理圖

　　變頻器的效率測試需要測量變頻器輸入功率和變頻器輸出功率，由SP變頻功率傳感器測量變頻器輸入功率和輸出功率，通過DH2000數字主機與上位機通訊，變頻器的控制通過通訊接口直接與上位機通訊，上位機通過測試所得數據控制變頻器啟停、調速等，完成變頻器國家標準中規定的試驗項目。

二變頻器效率測試概述

　　變頻器效率測試主要是測量變頻器的輸入、輸出值，通過輸入輸出測量值計算變頻器的效率，其中：

　　1、輸入電參數：包括額定輸入電壓、額定輸入電流、額定輸入功率、有功功率、功率因數、各次諧波、總諧波失真等。

　　2、輸出電參數：包括額定輸出電壓、最高連續輸出電壓、額定電流、過載電流、額定功率、額定功率因數、輸出頻率范圍、各次諧波含量、總諧波失真等。

　　3、效率：包括在設計范圍內，選擇多點頻率、同時測量變頻器的輸入功率和輸出功率，計算變頻器的效率。

　　變頻器輸出為PWM波，富含高次諧波，而且測試現場電磁環境復雜。適宜采用光纖傳輸的寬頻帶變頻功率傳感器對電壓、電流信號進行交流采樣，再將采樣的數據通過光纖傳輸至數字主機進行數據處理。

　　上位機根據數字主機傳輸過來的數據對電壓、電流的采樣值進行運算分析，獲取試驗要求的電壓有效值、電流有效值、基波電壓、基波電流、諧波電壓、諧波電流、有功功率、基波功率、諧波功率等參數。同時根據試驗要求對變頻器進行有效控制，完成變頻器效率測試所需的試驗。最后，根據試驗要求出具實驗報表等。

　　基于虛擬儀器技術的變頻器效率測試系統的優勢在于摒棄傳統的儀表方式，直接在上位機上集成所有的數據處理和控制，可以根據實際需求定制軟件界面，充分有效的發揮傳感器的測試功能和上位機的運算功能，保證精度的同時簡化系統，優化操作。

---
