16A以下諧波電流發射限值要求
- 瀏覽次數：5982次
- 發布時間：2017/2/26 19:56:12
- 作者：ly_yinhe
諧波電流發射測量是電磁兼容試驗中重要的測試項目，相關的國家級國際標準均對注入到公用供電系統中的諧波電流由明確限值要求。下面本文主要根據標準要求介紹每相輸入電流≤16A設備的諧波電流發射限值要求。
一諧波電流測量電路

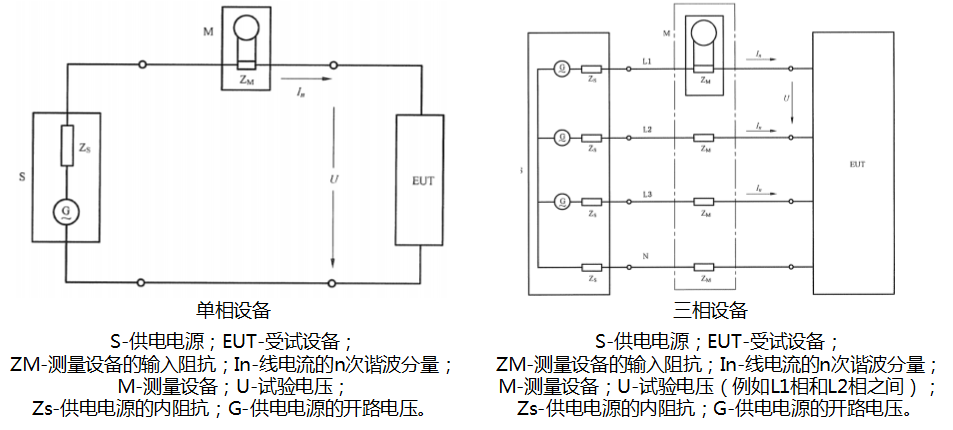

受試設備EUT的諧波電流采用上圖1所示電路進行測量。相關標準規范中的諧波電流限值僅適用于線電流而非中線電流；對于單相設備，測量零線的電流代替線電流。
二諧波測量設備分類
為了有效區分諧波電流限值，將檢測諧波電流限值設備分為以下A、B、C、D四類：
A類：
-平衡的三相設備；
-家用電器，不包括列入D類的設備；
-工具，不包括便攜式工具；
-白熾燈調光器；
-音頻設備。
未規定為B、C、D類的設備均視為A類設備。
B類：
-便攜式工具；
-不屬于專用設備的弧焊設備。
C類：
-照明設備。
D類：
規定功率不大于600W的下列設備：
-個人計算機和個人計算機顯示器；
-電視接收機。
三諧波電流限值應用要求
首先在整個試驗觀察周期內得到的單個諧波電流的平均值不能大于所采用的限值。
對于每次諧波，所有1.5s諧波電流平滑均方根值應滿足下列要求的二者之一：
a)不大于所應用限值的150%；或者
b)當同時滿足下列條件時，不大于所應用限值的200%：
-EUT屬于A(yíng)類設備；
-超過150%應用限值的持續時間，不超過10%的觀察周期，或者持續時間總共不超過試驗觀察周期內的10min（取兩者中較小者），以及
-在整個試驗觀察走起內，諧波電流的平均值不超過應用限值的90%。
對于21次及以上的奇次諧波，在整個觀察周期中1.5s平滑方均根值計算的每個單次諧波電流的平均值，可以超過適用限值的50%，只要滿足下列條件：
-測量的部分奇次諧波電流值不超過應用限值計算而得出的部分奇次諧波電流值；
-所有單個諧波電流的1.5s平滑均方根值應不大于所應用限值的150%。
注：
1.5s諧波電流平滑均方根值：?jiǎn)蝹€(gè)DFT時間窗口內測量1.5s平滑有效值諧波電流；
單個諧波平均電流值：整個觀察周期內由DFT時間窗口得到的測量值的算術平均值。
四各類設備的諧波電流限值
01A類設備的限值
A類設備輸入電流的各次諧波不應超過表1給出的限值。

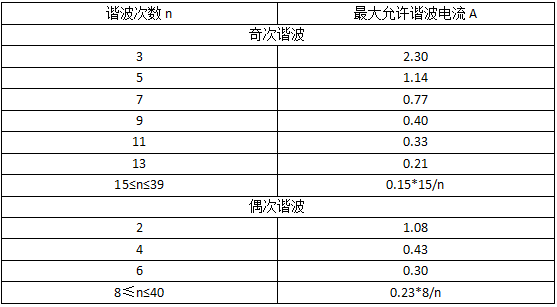

表1：A類設備的限值
02B類設備的限值
B類設備輸入電流的各次諧波不超過表1給出值的1.5倍。
03C類設備的限值
1.有功輸入功率大于25W
對于有功輸入功率大于25W的照明設備，諧波電流不超過表2給出的相關限值。對于帶有內置式調光器或殼式調光器的白熾燈照明設備可采用表1的限值。
對于帶有內置式調光器、獨立式調光器或殼式調光器的放電照明設備，使用下列條件：
-在最大負荷狀態下諧波電流不超過表2給出的百分數限值；
-在任何調光位置，諧波電流不應超過最大負荷條件下允許的電流值；
2.有功輸入功率不大于25W
有功輸入功率不大于25W的放電燈，應符合下列兩項要求之一：
-諧波電流不超過表3第2欄中與功率相關的限值；或
-基波電流百分數表示的3次諧波電流≤86%，5次諧波≤61%；同時，當基波電源電壓過零點作為參考0°時，輸入電流波形應在60°或之前達到電流閾值，在65°或之前出現峰值，在90°之前不能降低到電流閾值以下。
注：電流閾值等于在測量窗口內出現的最高絕對峰值的5%，包括該最該絕對峰值的周期之內確定相位角測量值。

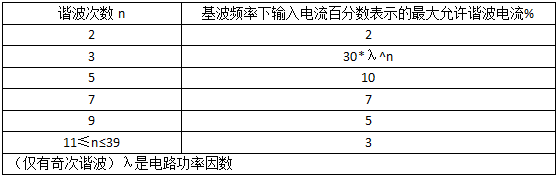

表2：C類設備的限值
D類設備的限值
04D類設備的限值
對于D類設備要求準確測量諧波電流和功率，各次諧波電流應不超過表3給出的限值要求。

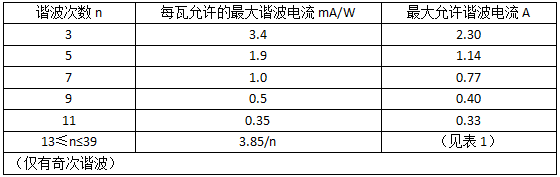

表3：D類設備的限值
