電磁泵是一種無接觸間接傳動的化工流程泵，主要利用磁場和導電流體中電流的相互作用，使流體受電磁力作用而產生壓力梯度，與可運動的泵體形成交互作用，帶動泵體振動，推動液體輸出。

　　電磁泵沒有機械運動件，結構簡單，密封性好，運轉可靠，不需要軸密封，因此在化工、印刷行業中用于輸送一些有毒的重金屬，如汞、鉛等，用于核動力裝置中輸送作為載熱體的液態金屬(鉀或鈉、鈉鉀合金)，也用于鑄造生產中輸送熔融的有色金屬。流量可達13000m3/時、壓力達1.7MPa、溫度達1200℃。

　　1. 電磁泵按電源形式可分為交流泵和直流泵。

　　2. 按液態金屬中電流饋給的方式可分為傳導式(電導式)電磁泵和感應式電磁泵。

　　電導式電磁泵用直流或交流電。它有一根非磁性難熔金屬制的管，管周?chē)谴盆F，磁力線與管垂直。當通入與管和磁力線均垂直的電流時，根據左手定則，產生機械力把導電流體壓送出管。電導式一般為小型泵，用于低壓和小流量。傳導式電磁泵中，電流由外部電源經泵溝兩側的電極直接傳導給液態金屬。

　　感應泵中，感應式使用多相交流電。電流則由交變磁場感應產生。最新式的感應式電磁泵是直線感應泵，裝有布置成扁平的、直線狀的定子繞組，感應力呈軸向，尺寸較大，大流量泵均屬這種類型。

　　3. 電磁泵按結構不同可分為平面泵和圓柱泵等。

01傳導式電磁泵

　　傳導式電磁泵原理是：在磁場中的導體，通過電流，則導體將受到磁場的推力，三者方向相互垂直，推力的大小為F=I×B×L。

　　1. 直流傳導式電磁泵

　　一般來說直流傳導式結構比較簡單，它由磁極、電極、泵溝等組成。在定向恒穩磁場N-S極之間，通過泵溝兩側的電極向液態金屬中通入直流電，直流電方向與磁場方向垂直，按左手定則產生產生電磁力驅動金屬溶液流動，改變磁極或電極極性可改變流動方向。調節磁場強度或直流電流大小可改變驅動強度。

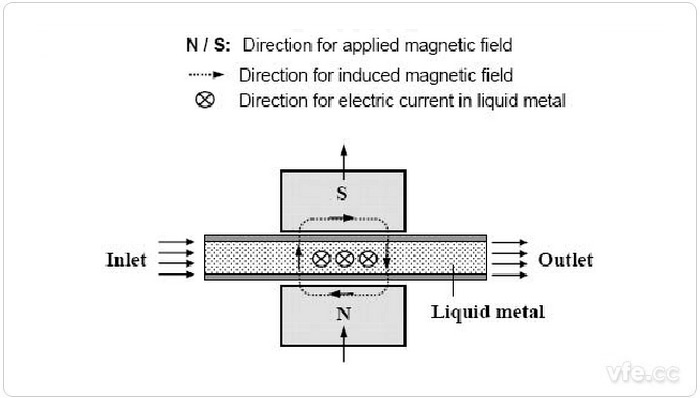

圖示：直流傳導泵示意圖

　　2. 交流傳導式電磁泵

　　交流傳導式電磁泵由電極，鐵心，主副線圈和泵溝組成。當主線圈通以工頻交流電時，在鐵心的氣隙中產生交變磁場，該交變磁場作用在泵溝內的金屬上，同時鐵心中產生的交變磁場感應鐵心上的副線圈，從而在副線圈上產生感應電動勢，電極及液態金屬所組成的回路中便有交流電，在任意瞬間泵溝有效區磁場的方向和通過液態金屬的電流方向按左手定則判斷所產生的電磁力的方向是一定的，電磁力驅動液態金屬在泵溝中定向流動。

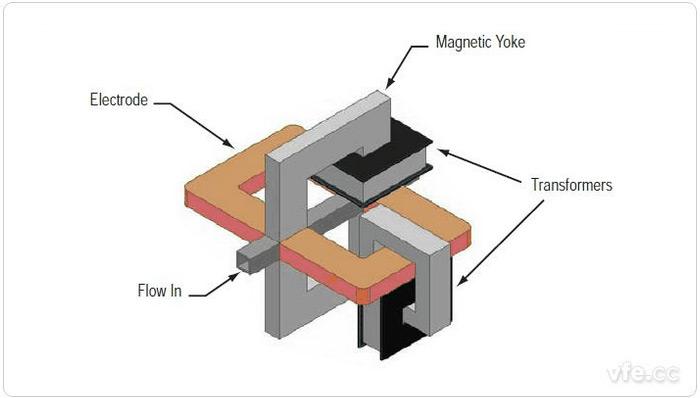

圖示：交流傳導泵示意圖

02感應式電磁泵

　　感應式電磁泵分為單相感應式和三相感應式。目前單相感應式電磁泵的實驗雖然在原理上取得了成功，但由于結構復雜，泵溝不易清理，啟動困難等因素限制了其應用，現在有實用價值的是三相感應式電磁泵。

　　三相感應式電磁泵的工作原理與異步電動機相似，結構主要包括鐵心和繞組。感應器繞組通電后產生一個行波磁場與泵溝內的液態金屬作用產生感生電流，泵溝中的液態金屬即成為載流導體，它與行波磁場作用產生電磁力驅動金屬溶液流動。

　　三相感應電磁泵的結構主要有：平面形感應泵，圓形感應泵和平面螺旋感應泵。用于輸送高溫液態金屬的主要是平面形感應泵和圓形感應泵。
