一上海偉肯變頻器測試系統簡介

　　偉肯是全球領先的變頻驅動產品專業制造商，芬蘭偉肯集團一貫致力于為用戶提供高品質的產品和專家驅動解決方案。先進的產品與技術使偉肯擁有獨樹一幟的市場地位。時至今日，偉肯已成為全球成長最快的制造商之一。

　　上海偉肯變頻器作為偉肯中國重要的一部分，業務遍及冶金，起重，礦山開采，船舶制造，石油石化，制漿與造紙，能源與電力及水處理等多個領域，并在重點目標行業逐步成長為主流品牌。

　　本偉肯變頻器測試系統用于防爆變頻器測試平臺使用，電機功率2.2MW，電壓3.3/6/10KV，電機會(huì )過載1.5倍運行。測試變頻器輸入和輸出測電流，電壓總共6個回路的數據。主要測試電壓、電流、有功功率、無功功率、視在功率、功率因數、相位角、峰值電壓、峰值電流、峰值因數、諧波測量、扭矩和轉速。

二偉肯變頻器測試系統原理框圖

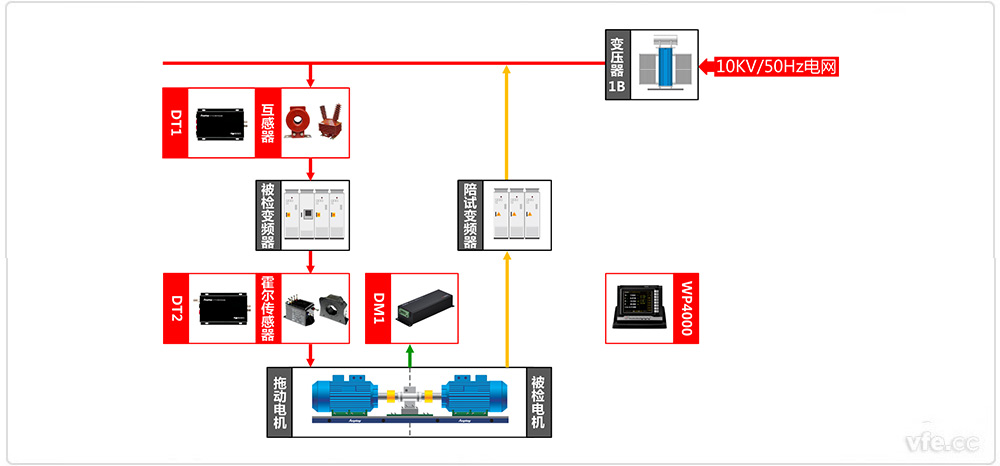

偉肯變頻器測試系統原理框圖

　　變頻器輸入側由2臺電壓互感器、3臺電流互感器、3臺DT222B數字變送器構成變頻器輸入側電量的測試系統;變頻器輸出側由2臺高精度霍爾電壓傳感器、3臺高精度霍爾電流傳感器、3臺DT333B數字變送器構成變頻器輸出側電量的測試系統;由一套DM300分布式測試系統(含DM4022雙通道頻率測試子站一臺、DMC300數字主機一臺)和動態扭矩轉速傳感器完成扭矩與轉速等測試。所有測量數據在線高速傳輸至操作臺的WP4000變頻功率分析儀。

　　本方案根據現場對測試要求，采用低成本的互感器和霍爾傳感器，完成測試的同時極大的節省了大量成本。

三偉肯變頻器試驗測試設備配置表

測點	設備名稱	型號	數量	備注
DT1	數字變送器	DT222B	3
DT2	數字變送器	DT333B	3
DM1	分布式測試系統	DM300	1	含DM4022一臺、DMC300一臺
	變頻功率分析儀	WP4000	1

---
